Caudalímetro electromagnético Modelo EMAG-CG
ESPECIALMENTE DISEÑADOS PARA MEDIR GRANDES CAUDALES Y VOLUMENES DE AGUA
Descripción general y funcionamiento
Usados en la medición de caudales de agua, como por ejemplo, en las redes de distribución de agua potable.
El equipo funciona conforme a la ley de faraday tal como se describe en el folleto general de medidores electromagnéticos.
Tanto el sensor como la unidad electrónica de lectura pueden integrarse en un solo conjunto o la unidad electrónica ser remotada a una distancia de hasta 25 metros.
Ambos componentes están concebidos para una condición de intemperie IP66.

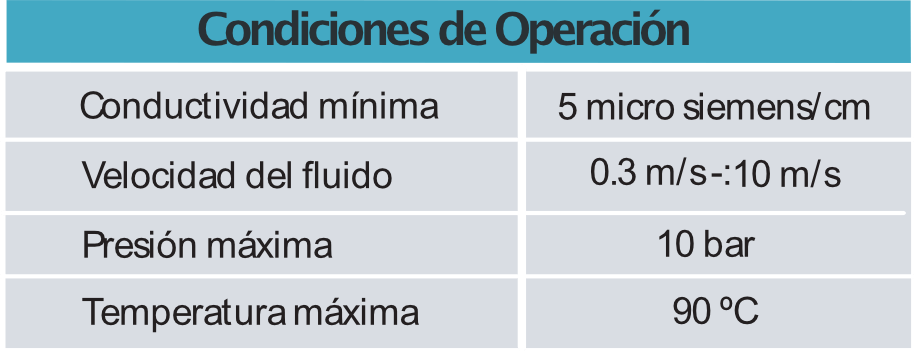

Las condiciones de aplicación que se deben satisfacer para el correcto funcionamiento son:

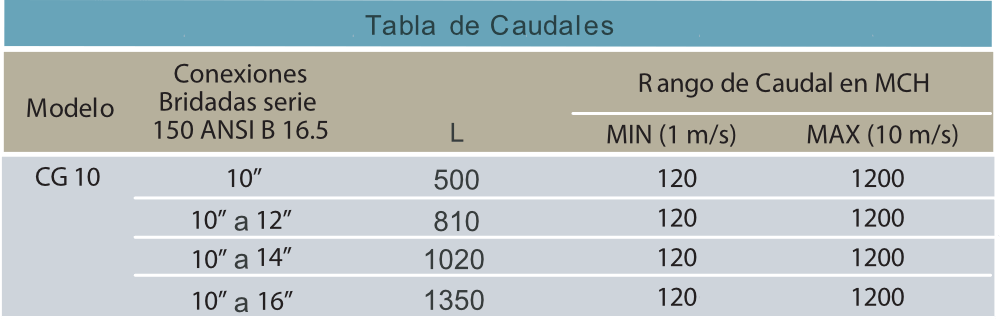

Tabla de caudales
Se transcriben los rangos de caudales de los distintos modelos:

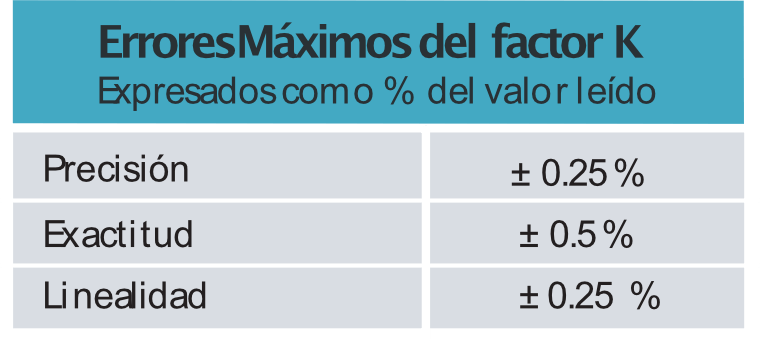

Se ilustran los errores máximos del caudalímetro cuando opera a velocidades de fluido de entre 1 y 10 m/s.

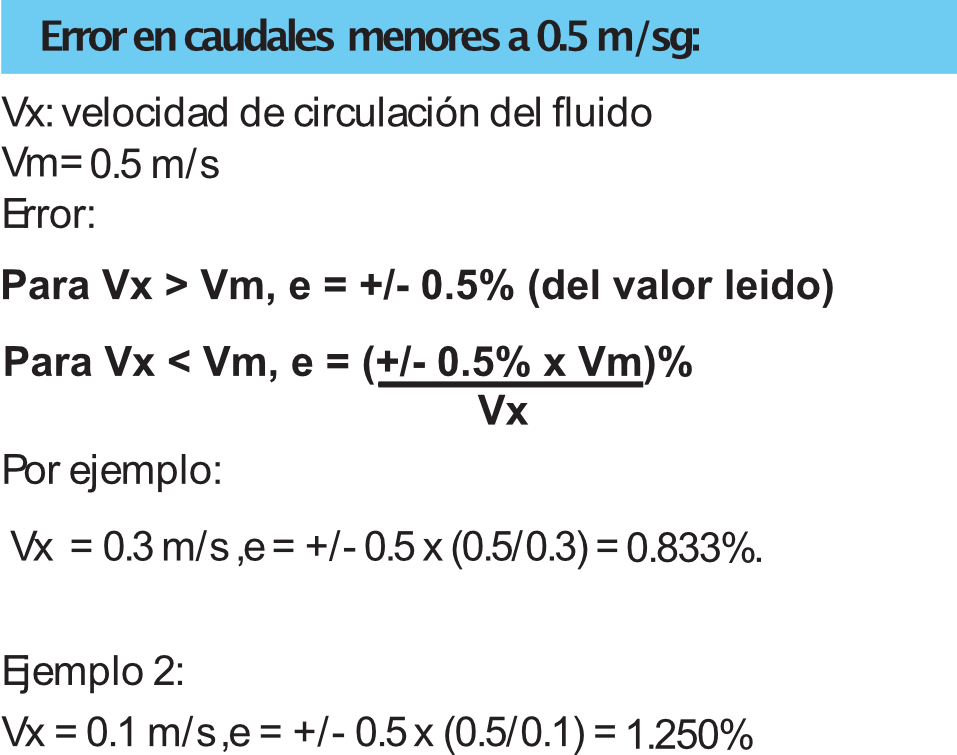

Errores en la medición
En los electromagnéticos los errores se especifican sobre la salida de los pulsos proporcionales al caudal, que entrega el equipo.
Se establece un factor K (pulsos/litro), que debe-
ría ser constante para todo el rango de medición.
El apartamiento del factor K establecido para un punto cualquiera del rango, será entonces la medida del error.

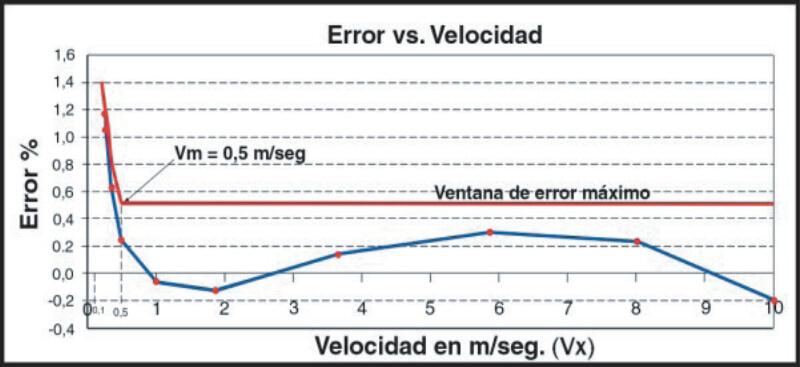

El gráfico muestra una curva de error, obtenida en un banco de calibración de BALDER.
La línea roja indica la ventana de error máximo, mientras que los valores en azul son los reales.

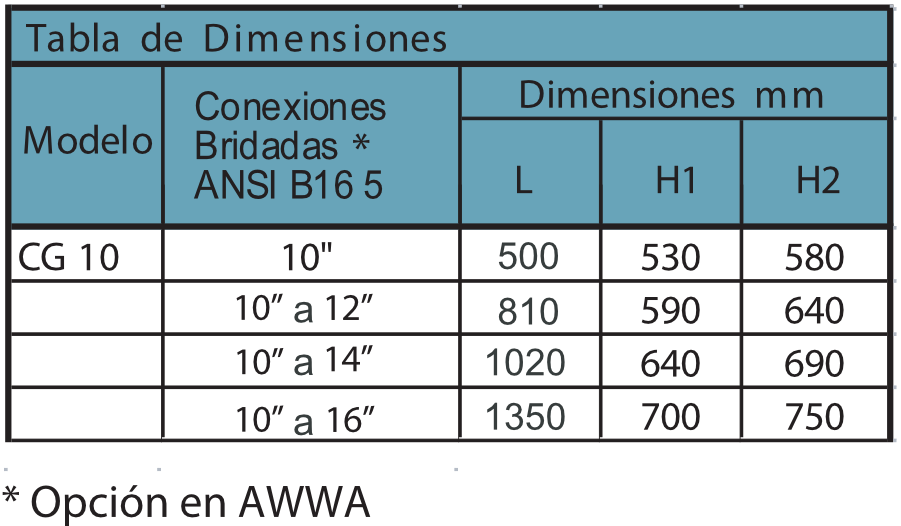

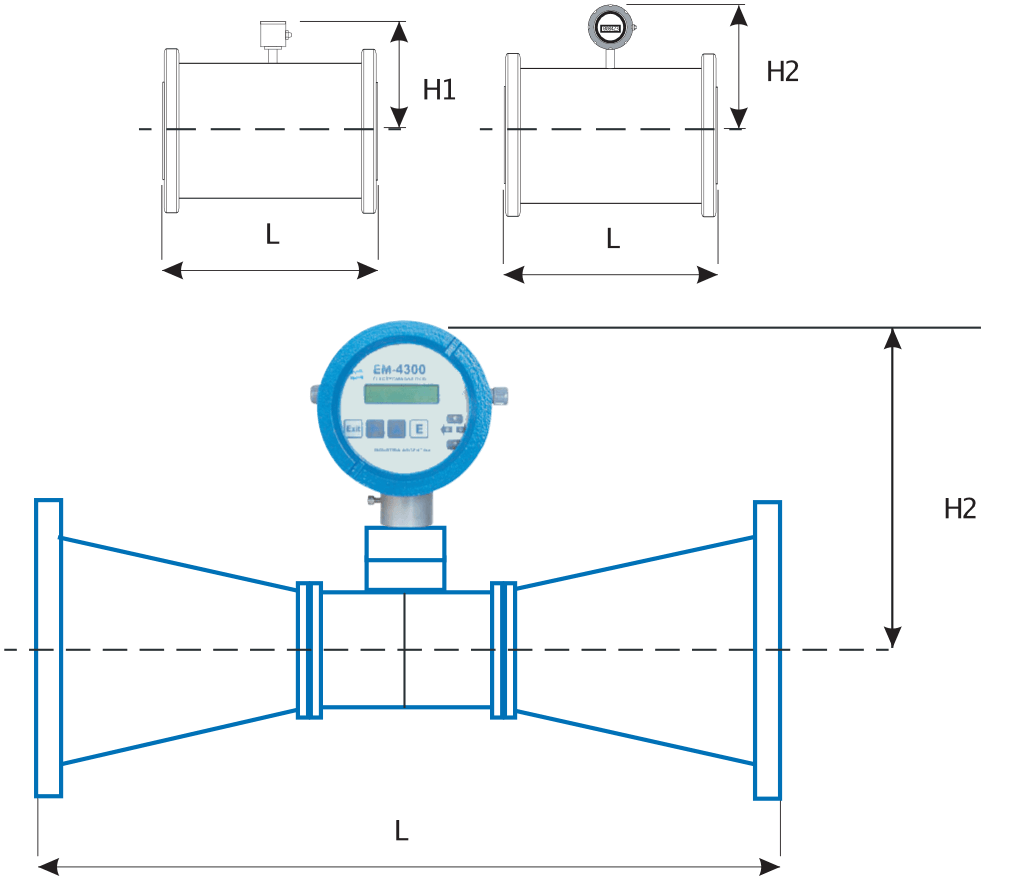

Materiales y dimensiones

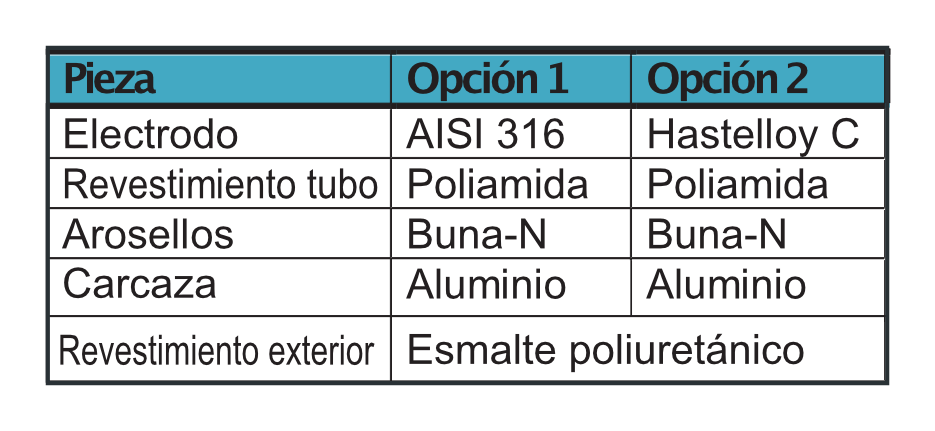

Los materiales en contacto con el fluido son solamente los electrodos y el revestimiento.
Para la serie EMAG-CG como están concebidos para ser usados con agua fría las opciones de revestimiento son mínimas.
Particularidades del diseño
En los equipos EMAG CG debido a su gran tamaño es conveniente, para ahorrar material, realizar las conexiones a la cañería correspondiente con reducciones cónicas y utilizar el tramo del sensor magnético de un diámetro menor.
Si tenemos en cuenta que la medición de velocidad se realiza hasta 10 m/seg. y esta es excesivamente grande para el uso normal del transporte de agua que se encuentra normalmente a 4,5 m/seg.; es conveniente utilizar un tramo del sensor menor al de la cañería.

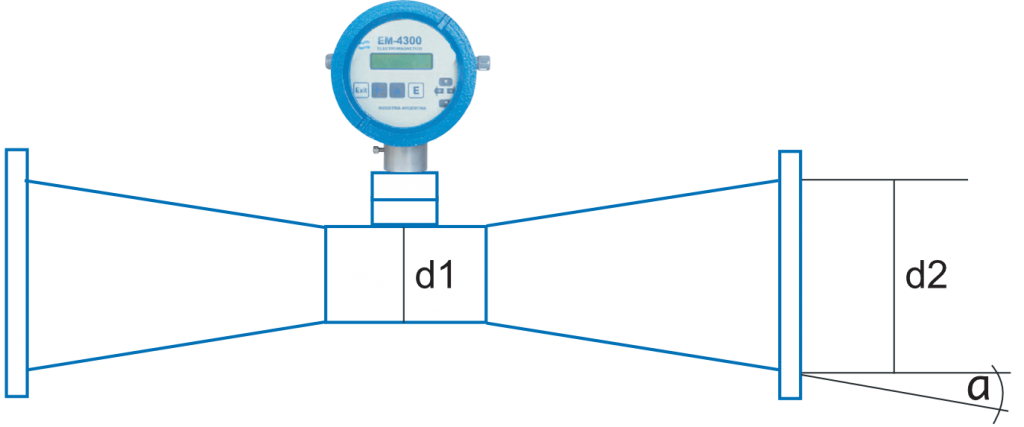

Los requisitos que deben cumplir las reducciones se muestran en el esquema, donde el ángulo debe ser menor a 8/10º para no introducir un error en la medición.

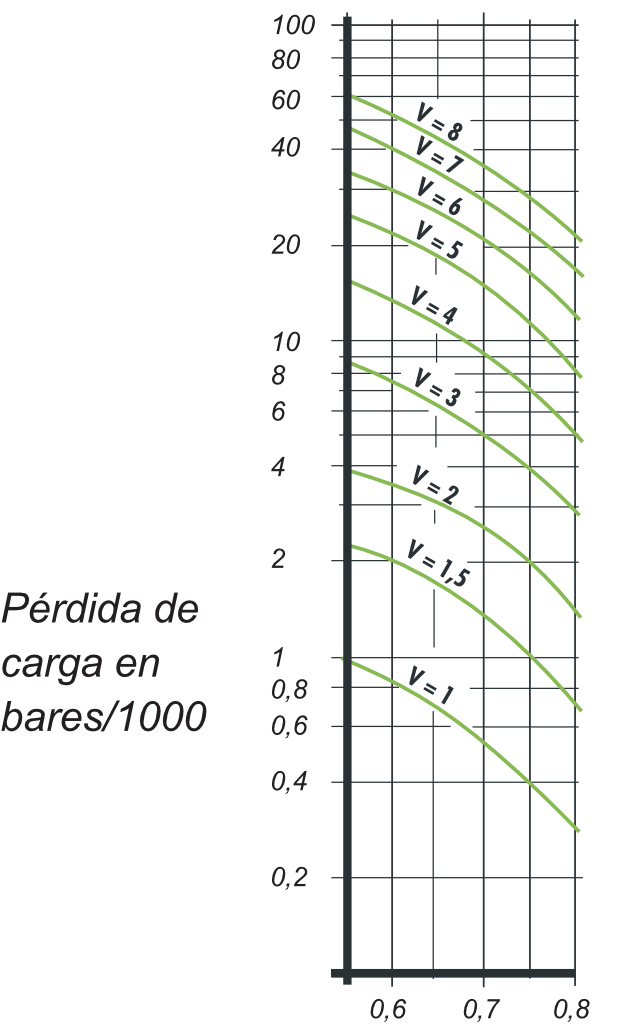

La pérdida de carga adicional que se produce por la reducción del diámetro, depende de la relación de los diámetros d1 / d2.
Los valores habituales de esa relación están comprendidos entre 0,6 y 0,8.
También influye en la pérdida de carga la velocidad del líquido en el tramo de menor diámetro.
Información para pedidos
De la aplicación:
- Rango de caudal
- Tamaño de conexión
- Presión de operación
- Temperatura de operación
Del Fluido:
- Naturaleza química
- Densidad
- Viscosidad
De las condiciones limites:
- Temperatura máxima
- Presión máxima
De la conductividad:
- Mín. 5 micro siemens/cm.
