Caudalímetro electromagnético Modelo EMIQ

PARA MEDICION DE LIQUIDOS CORROSIVOS DE LA INDUSTRIA QUIMICA

Descargar Catálogo

Descripción general y funcionamiento

Para ser usados en la medición de líquidos agresivos o muy corrosivos de uso habitual en la industria química.

Los únicos materiales en contacto con el fluido son los electrodos y el revestimiento. Para los sellos se elije entre diversos elastómeros conforme al requerimiento de resistencia química. El sensor, que se instala en la cañería, puede tener la unidad electrónica de lectura integrada o remotada a una distancia de hasta 25 metros.

Ambos componentes están diseñados para soportar localizaciones de intemperie especificadas en IP 66.

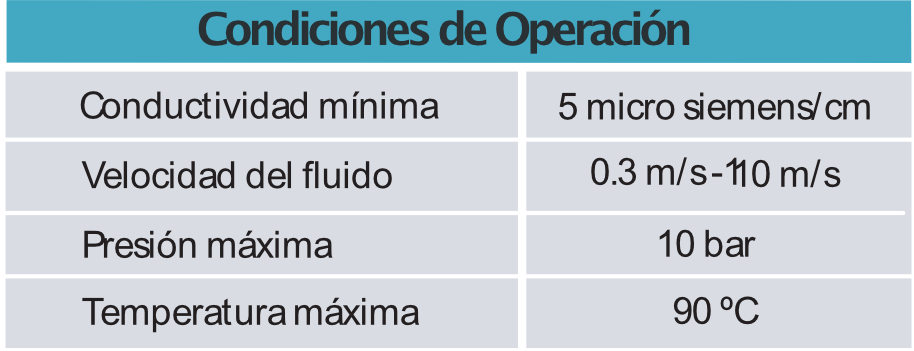

Las condiciones de aplicación que se deben satisfacer son:

Caudalímetro-electromagnético-Modelo-EMIQ-condiciones

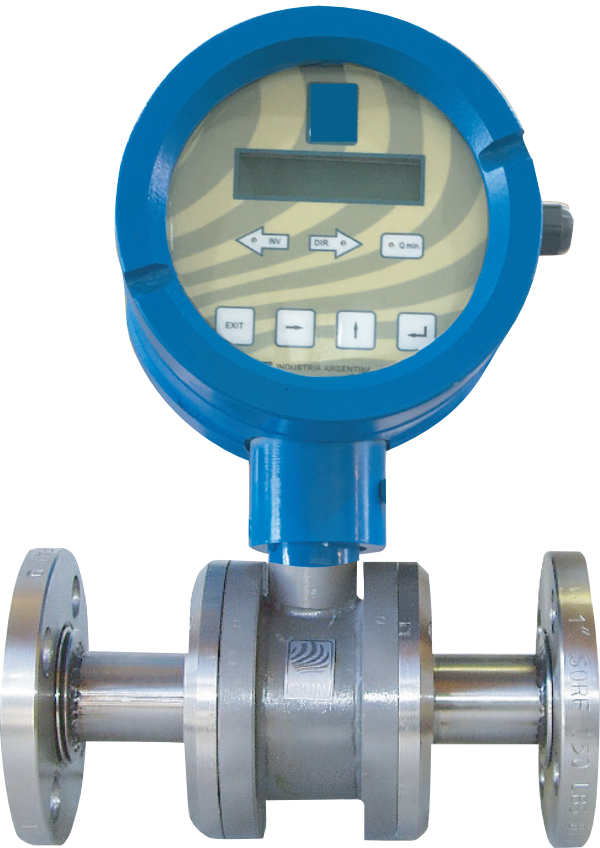

Caudalímetro-electromagnético-Modelo-EMIQ-foto

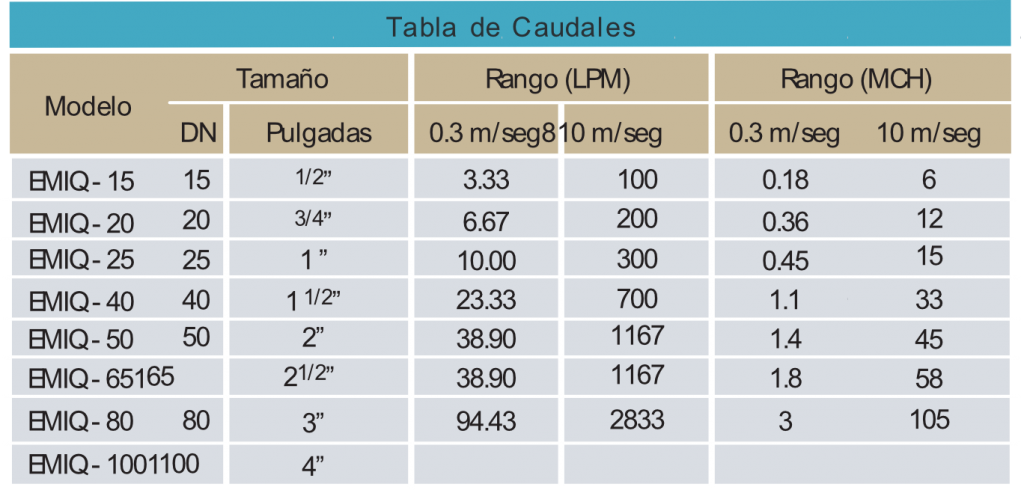

Tabla de caudales

Se transcriben los rangos de caudales de los distintos modelos.
Caudalímetro-electromagnético-Modelo-EMIQ-tabla-caudales

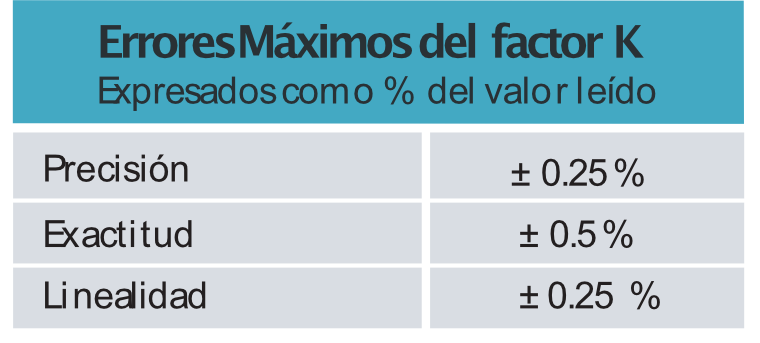

Se ilustran los errores máximos del caudalímetro cuando opera a velocidades de fluido de entre 0.3 y 10 m/s. El error de exactitud se grafica en la página siguiente.

Caudalímetro-electromagnético-Modelo-EMIQ-foto1
Caudalímetro-electromagnético-Modelo-EMIQ-factorK

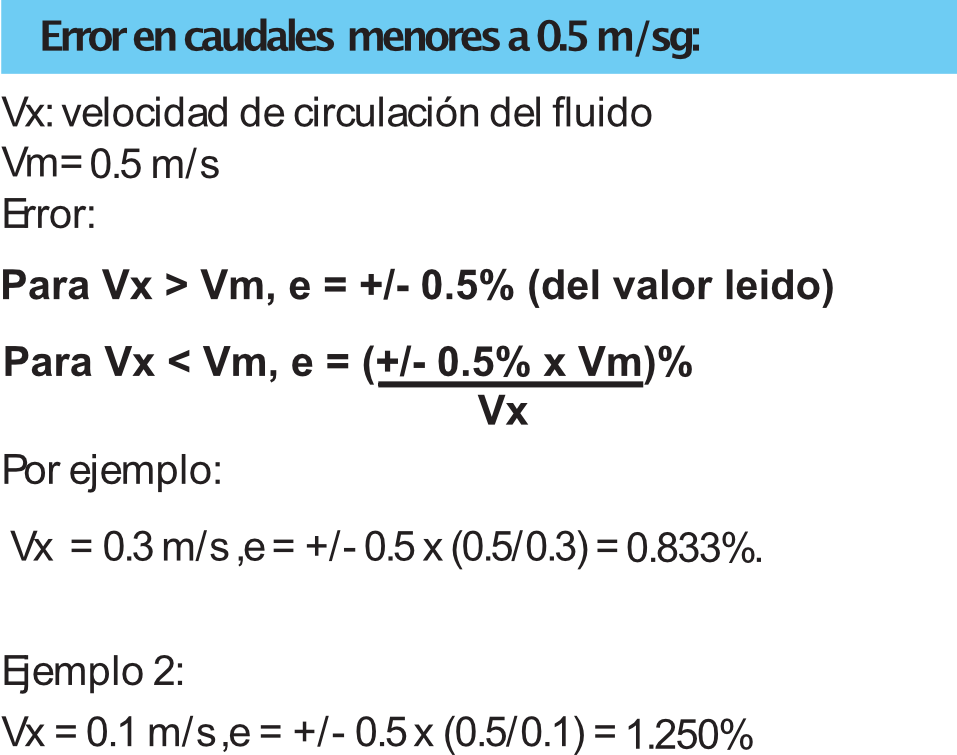

Errores en la medición

En los electromagnéticos los errores se especifi-
can sobre la salida de los pulsos proporcionales
al caudal, que entrega el equipo.

Se establece un factor K (pulsos/litro), que debe-
ría ser constante para todo el rango de medición. El apartamiento del factor K establecido para un punto cualquiera del rango, será entonces la medida del error.

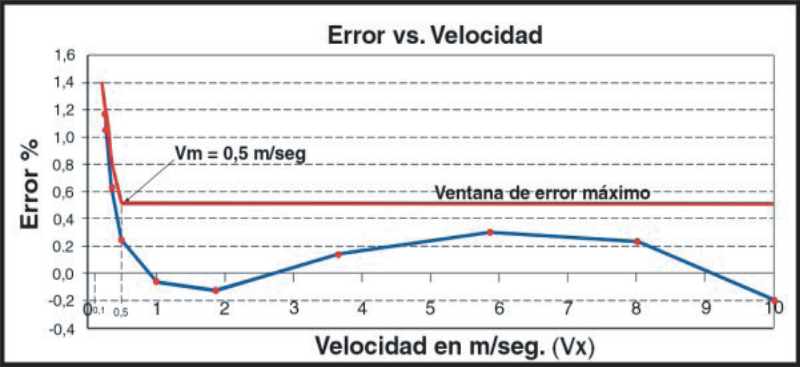

El gráfico muestra una curva de error, obtenida
en un banco de calibración de BALDER. La línea roja indica la ventana de error máximo, mientras que los valores en azul son los reales.

Caudalímetro-electromagnético-Modelo-EMIQ-error-caudales
Caudalímetro-electromagnético-Modelo-EMIQ-error-velocidad

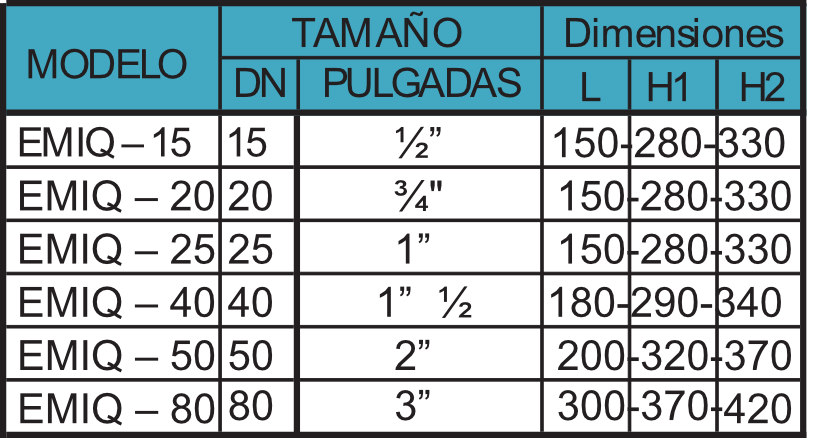

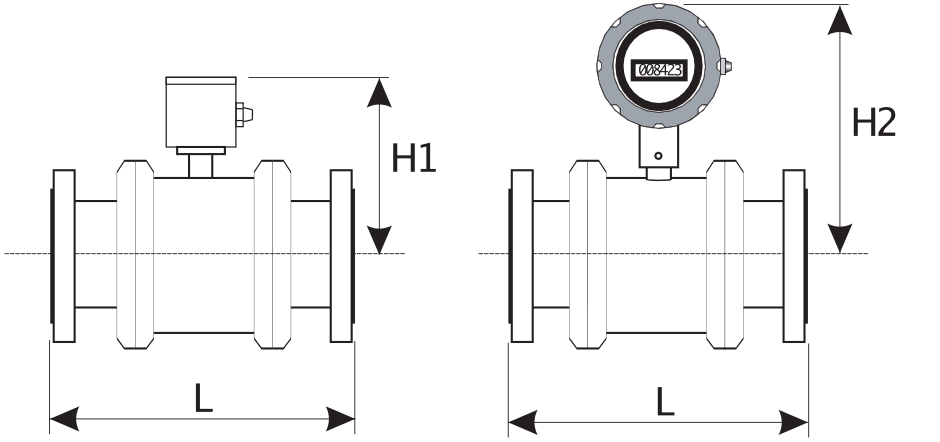

Materiales y dimensiones

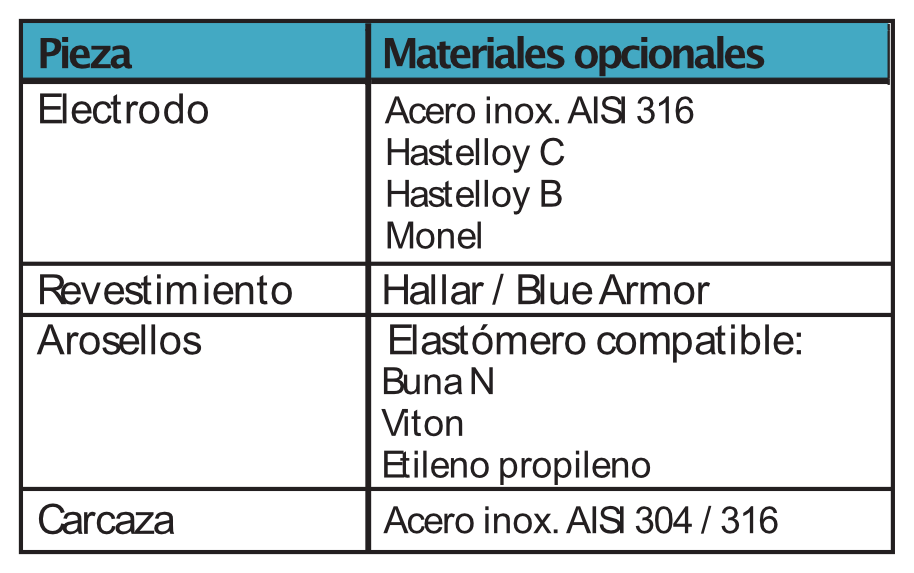

Los materiales en contacto con el fluido son solamente los electrodos y el revestimiento.

Para la serie EMIQ, como están concebidos para ser usados con fluidos químicamente agresivos el revestimiento esde Hallar, polímero de teflón aplicado a alta temperatura.

Caudalímetro-electromagnético-Modelo-EMIQ-dimensiones

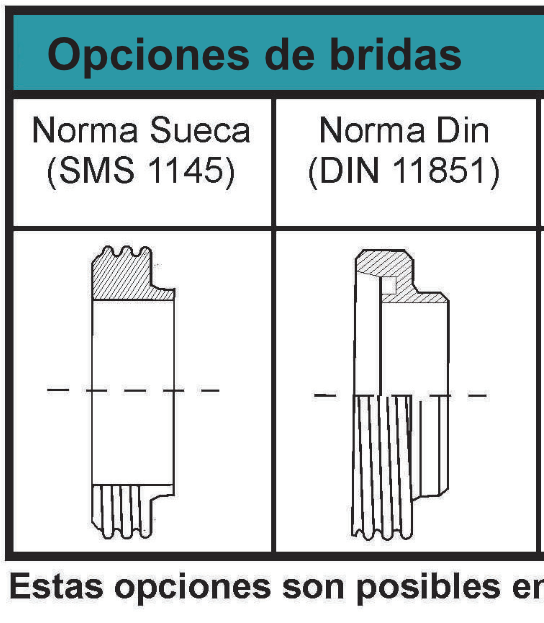

En el modelo EMIQ las conexiones, generalmente bridadas son también revestidas en Hallar.

Caudalímetro-electromagnético-Modelo-EMIQ-piezas
Caudalímetro-electromagnético-Modelo-EMIQ-h1-h2

Reparaciones y repuestos

Los tubos sensores serie EMIQ no tienen piezas internas que puedan ser reemplazados por el usuario y no deben ser abiertos por ningún motivo. En caso de necesitar reparación, póngase en contacto con el servicio técnico de BALDER. Para información sobre repuestos de las unidades electrónicas, vea el manual MDU-EM-03.

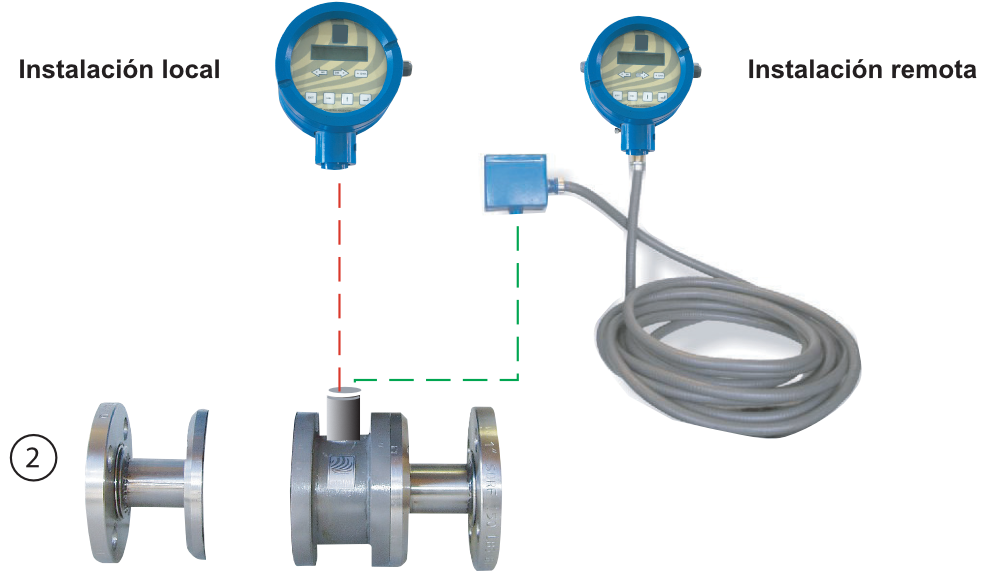

Caudalímetro-electromagnético-Modelo-EMIQ-instalacion

Lectura remota

La distancia de remotado debe especificarse para que el equipo pueda ser calibrado con la longitud de cable solicitada.

Caudalímetro-electromagnético-Modelo-EMIQ-brids

Información para pedidos

De la aplicación:

  • Rango de caudal
  • Tamaño de conexión
  • Presión de operación
  • Temperatura de operación

Del Fluido:

  • Naturaleza química
  • Densidad
  • Viscosidad

De las condiciones limites:

  • Temperatura máxima
  • Presión máxima

De la conductividad:

  • Mín. 5 micro siemens/cm.
