Cátalogo Caudalímetros
Usados en la medición de caudales de agua en la recuperación secundaria de petróleo.
El equipo funciona conforme a la ley de faraday tal como se describe en el folleto general de medidores electromagnéticos.
Son equipos especialmente preparados para soportar las presiones extremas usuales en las operaciones petroleras.

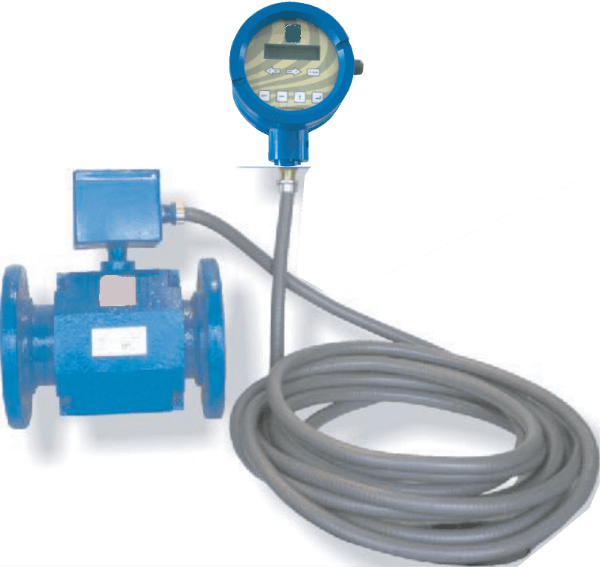

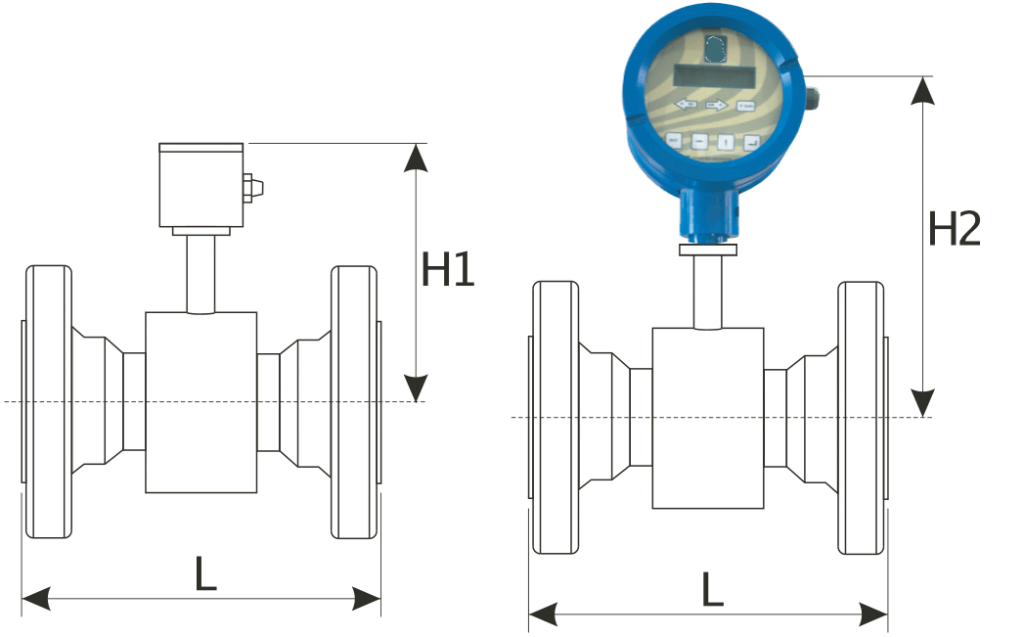

Tanto el sensor como la unidad electrónica de lectura pueden integrarse en un solo conjunto o la unidad electrónica ser remontada a una distancia de hasta 25 metros.
Ambos componentes están concebidos para una condición de intemperie IP66.

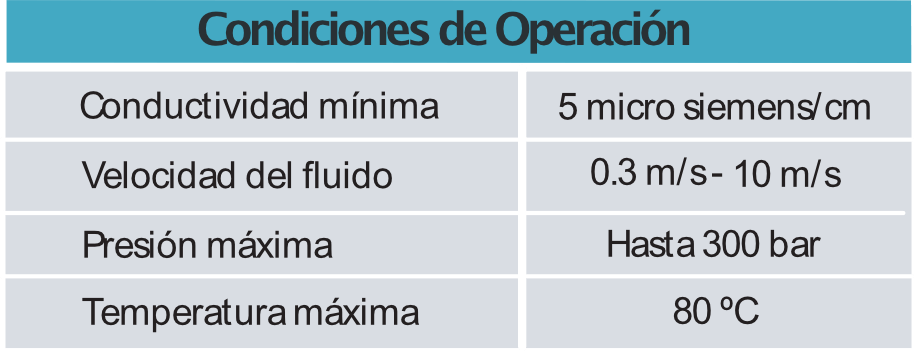

Las condiciones de aplicación que se deben satisfacer para el correcto funcionamiento son:

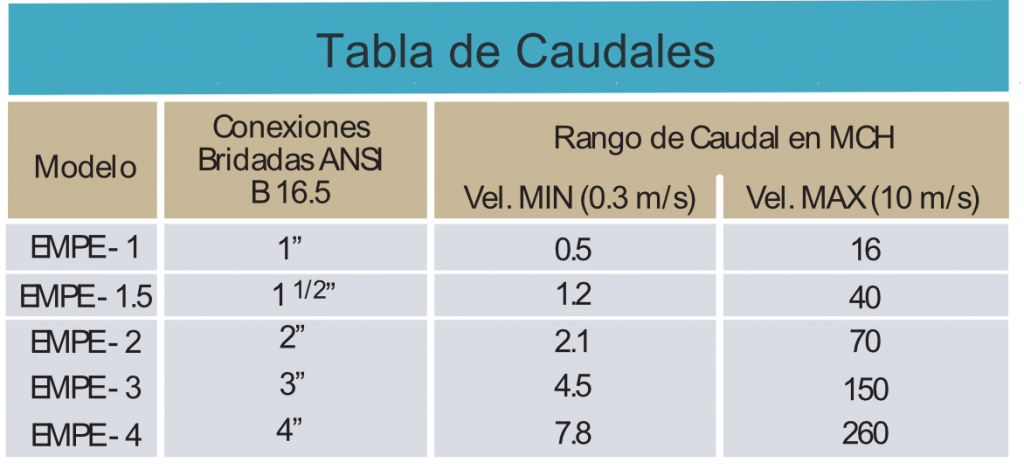

Se transcriben los rangos de caudales de los distintos modelos.

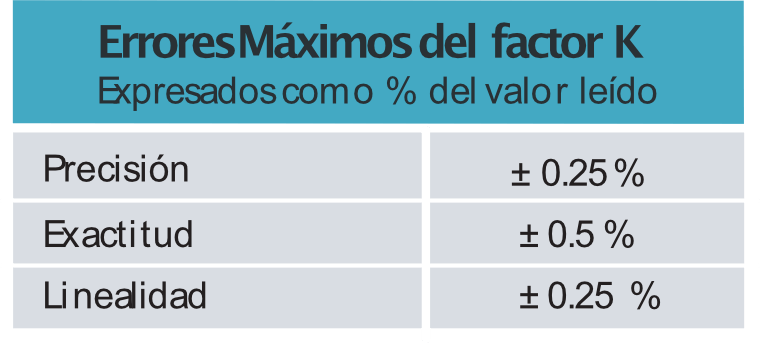

En los electromagnéticos los errores se especifican sobre la salida de los pulsos proporcionales al caudal, que entrega el equipo.

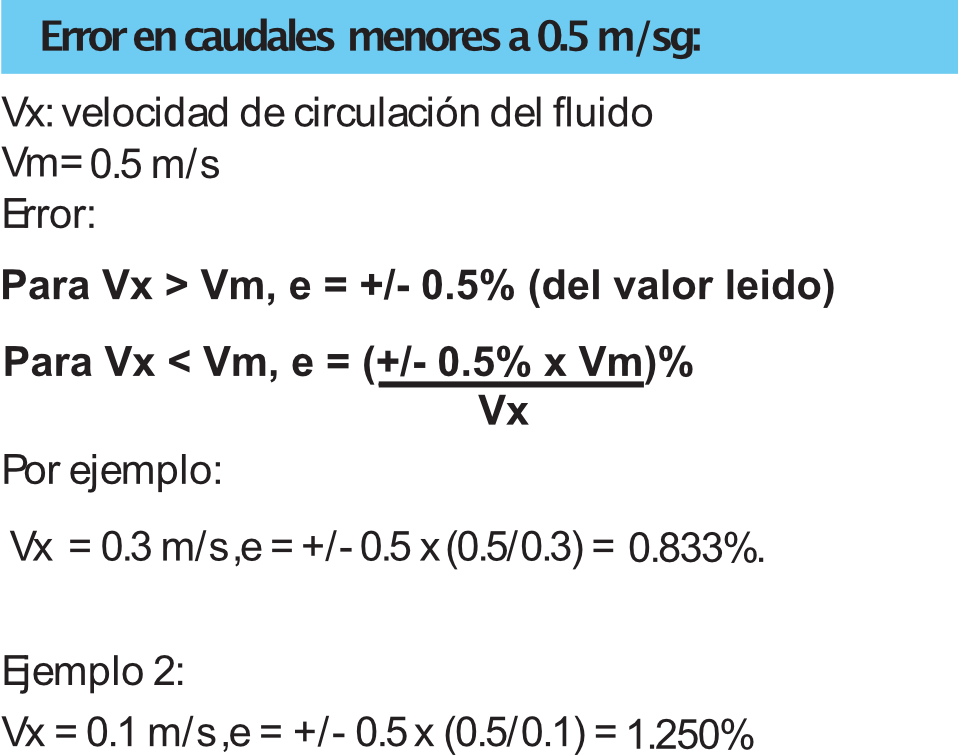

Se establece un factor K (pulsos/litro), que debería ser constante para todo el rango de medición. El apartamiento del factor K establecido para un punto cualquiera del rango, será entonces la medida del error.

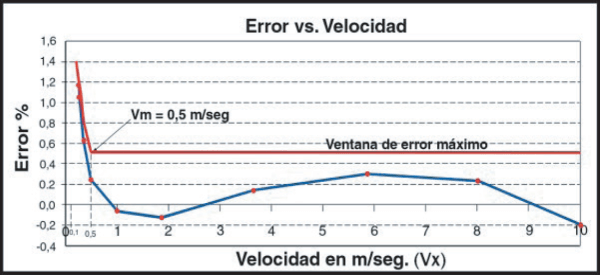

El gráfico muestra una curva de error, obtenida en un banco de calibración de BALDER. La línea roja indica la ventana de error máximo, mientras que los valores en azul son los reales.
El valor de los errores graficados en la curva demuestran que los equipos siempre tendrán un error menor al ilustrado en la tabla.
Las características principales de este sensor son las de resistir las altas presiones de la recuperación secundaria teniendo al mismo tiempo una resistencia química compatible con la agresividad de las aguas de formación.

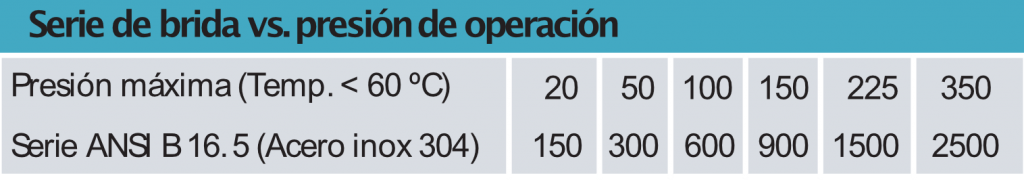

La pared del tubo sensor corresponde al Sch 80, adecuado para resistir presiones de hasta 350 Bar. Conforme a la presión de utilización las bridas son:
Los tubos sensores serie EMAG-CM no tienen piezas internas que puedan ser reemplazados por el usuario y no deben ser abiertos por ningún motivo. En caso de necesitar reparación, póngase en contacto con el servicio técnico de BALDER.

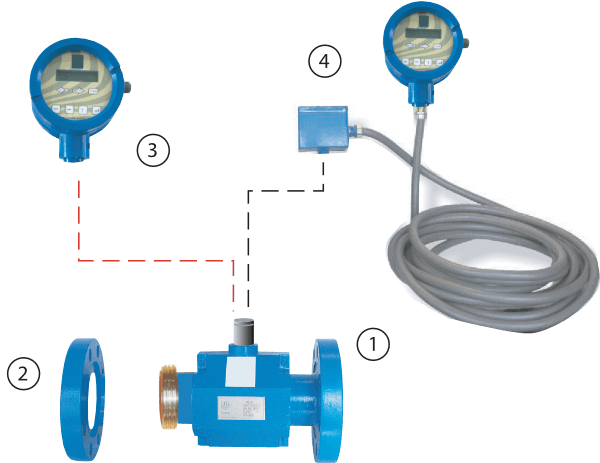

Para información sobre repuestos de las unidades electrónicas, vea el manual MDU-EM-03.
