Caudalímetro electromagnético Modelo EMSA

ESPACIALMENTE DISEÑADOS PARA MEDIR LIQUIDOS DE LA INDUSTRIA ALIMENTARIA

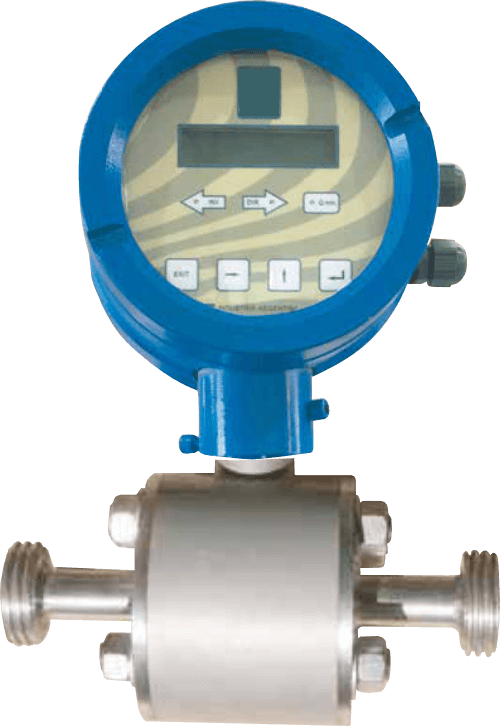

Descripción general y funcionamiento

Aptos para medir todo tipo de líquidos cumpliendo requerimientos sanitarios como: leche, cerveza, vino, jugos de fruta, etc.

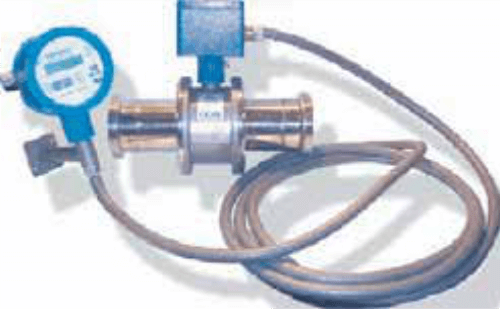

El sensor, que se instala en la cañería, puede tener la unidad electrónica de lectura local o remotada a una distancia de hasta 25 metros. Ambos componentes están diseñados para soportar condiciones de intemperie especificadas en IP 66.

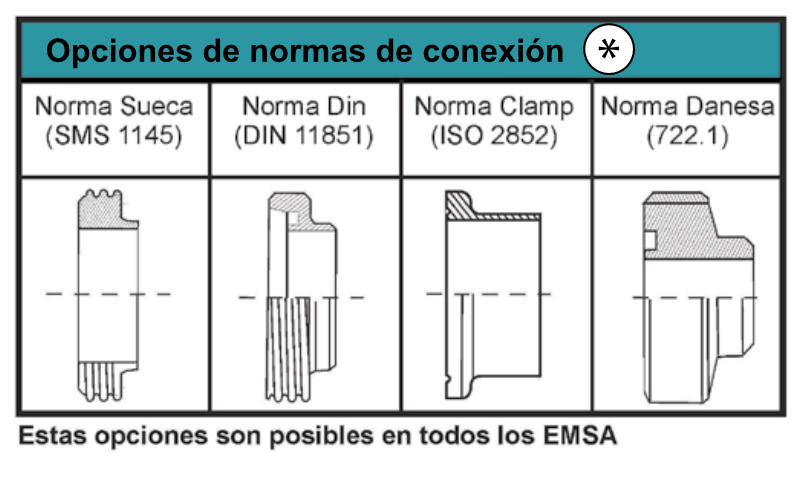

Soportan lavados sanitarios y sus conexiones se proveerán conforme a los requerimientos del usuario para satisfacer las normas de conexión de sus plantas. Pueden funcionar alimentados con 220 VCA o 12-30 VCC.

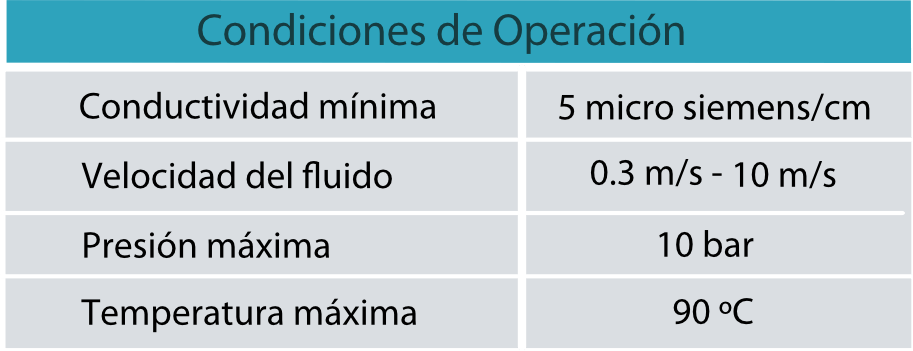

Las condiciones de aplicación que se deben satisfacer, son:

Tabla de caudales

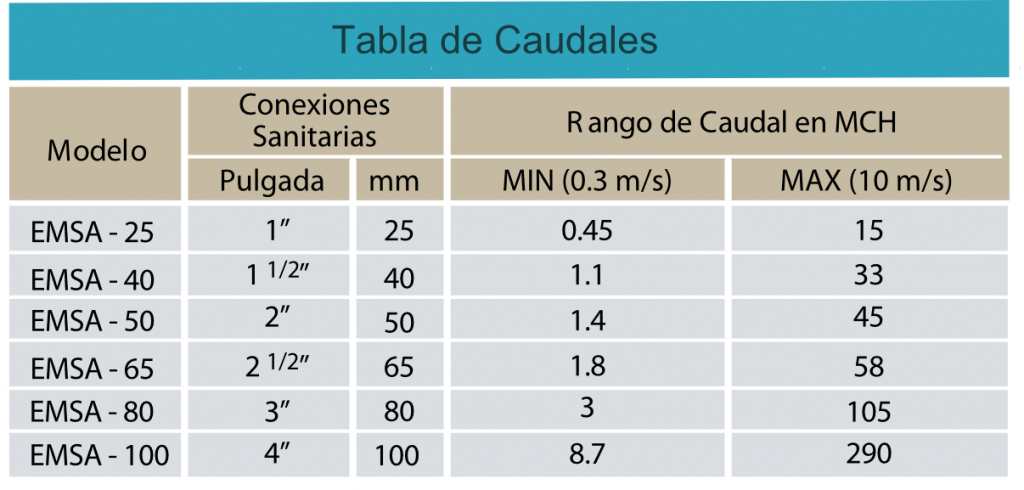

Se transcriben los rangos de caudales de los distintos modelos:

Lectura remota

La distancia de remotado debe especificarse para que el equipo pueda ser calibrado con la longitud de cable solicitada.

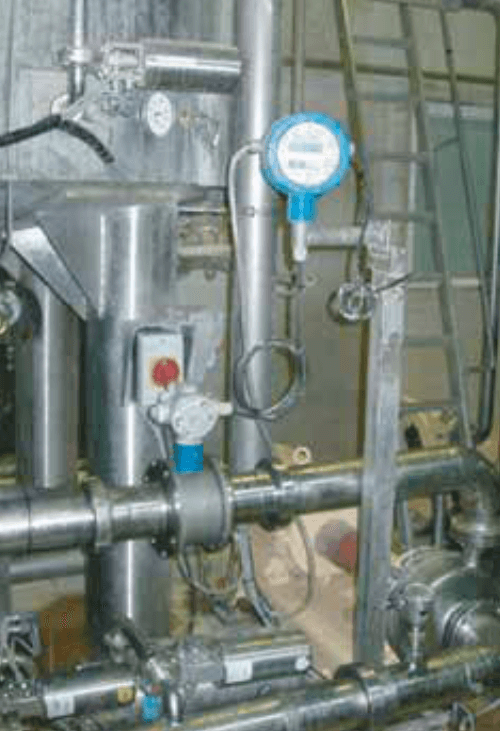

El equipo remotado, instalado en una fábrica de cerveza en Zárate, midiendo el volumen de producción total de la planta.

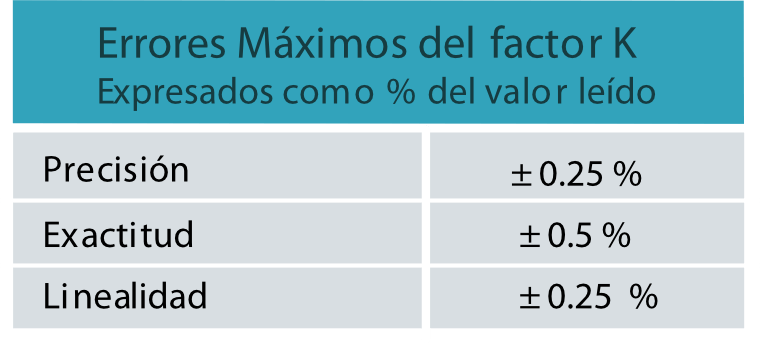

Errores en la medición

En los electromagnéticos los errores se especifican sobre la salida de los pulsos proporcionales al caudal, que entrega el equipo.

Se establece un factor k (pulso/litro), que debería ser constante para todo el rango de medición.

El apartamiento del factor k establecido para un punto cualquiera del rango, será entonces la medida del error.

El error de los valores graficados en la curva demuestran que los equipos siempre tendrán un error menor al ilustrado en la tabla.

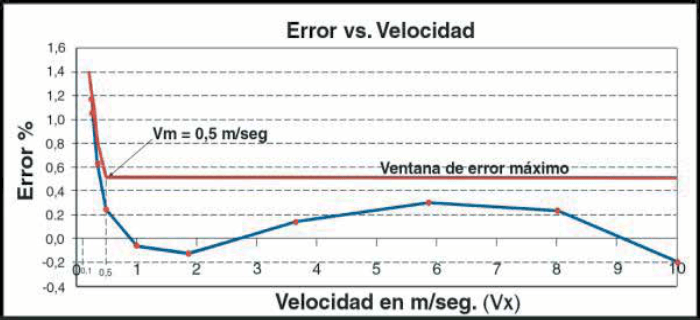

El gráfico muestra una curva de error, obtenida en un banco de calibración de BALDER. La línea roja indica la ventana de error máximo, mientras que los valores en azul son los reales.

Materiales y dimensiones

Los materiales en contacto con el fluido son solamente los electrodos y el revestimiento. Para la serie EMSA, como están concebidos para ser usados con fluidos sanitarios, el revestimiento es de Hallar. Este es un revestimiento de teflon horneado a 500ºC.

Reparaciones y repuestos

Los tubos sensores serie EMSA no tienen piezas internas que puedan ser reemplazados por el usuario y no deben ser abiertos por ningún motivo. En caso de necesitar reparación, póngase en contacto con el servicio técnico de BALDER.

Para información sobre repuestos de las unidades electrónicas, vea el manual MDU-EM-03.

Montaje para bodegas

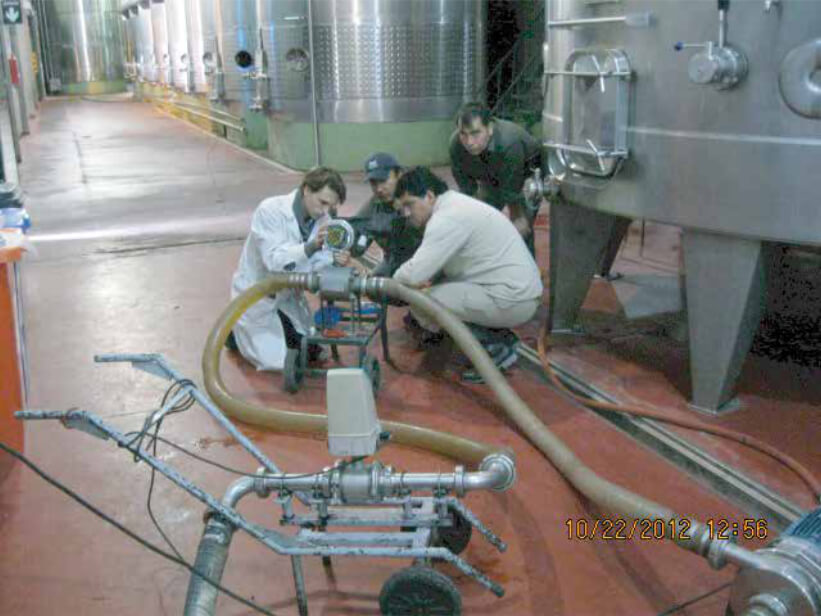

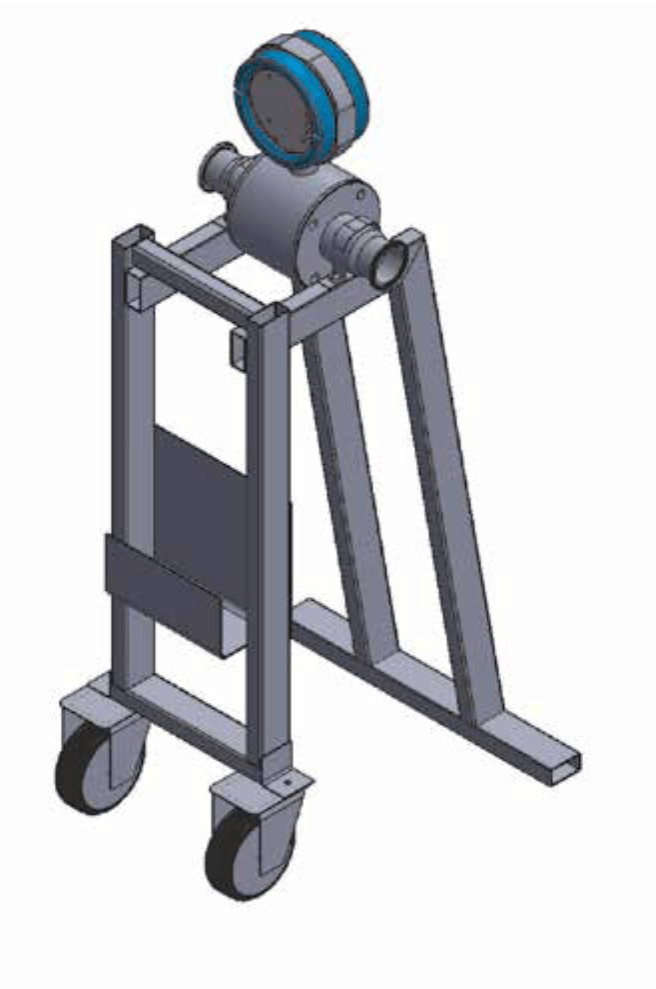

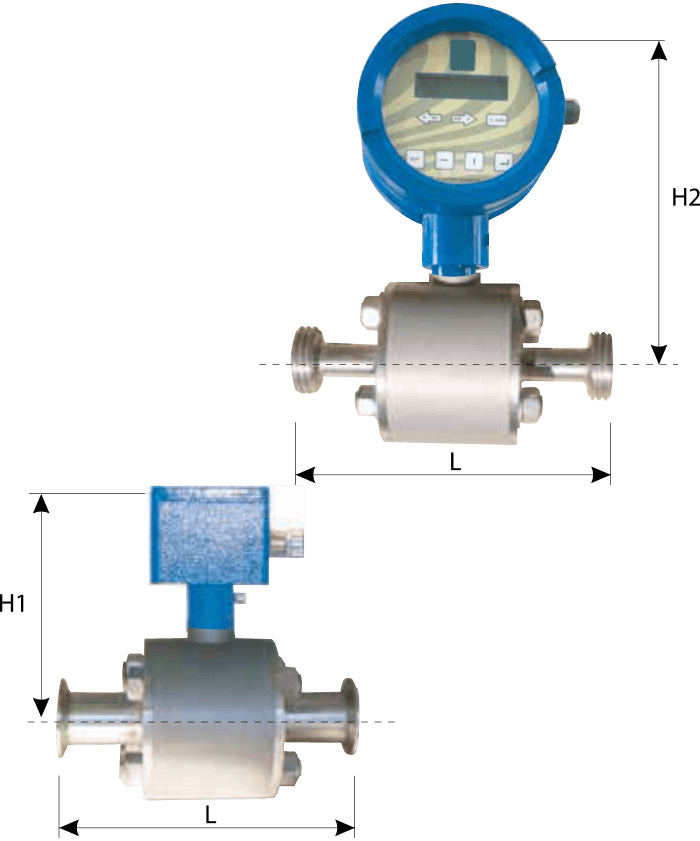

Como el trasegado del vino se realiza mediante bombas con manguera, es muy útil disponer de un dispositivo móvil como el ilustrado en el esquema y la fotografía, donde el caudalímetro, con los correspondientes acoples es montado en una estructura que facilita la lectura de los displays.

Información para pedidos

Conocer los siguientes datos facilita la elección del equipo más adecuado a las necesidades especificas.

De la aplicación:

Rango de caudal
Tamaño de conexión
Presión de operación
Temperatura de operación

Del Fluido:

Naturaleza química
Densidad
Viscosidad

De las condiciones limites:

Temperatura máxima
Presión máxima

De la conductividad:

Mín. 5 micro siemens/cm.
