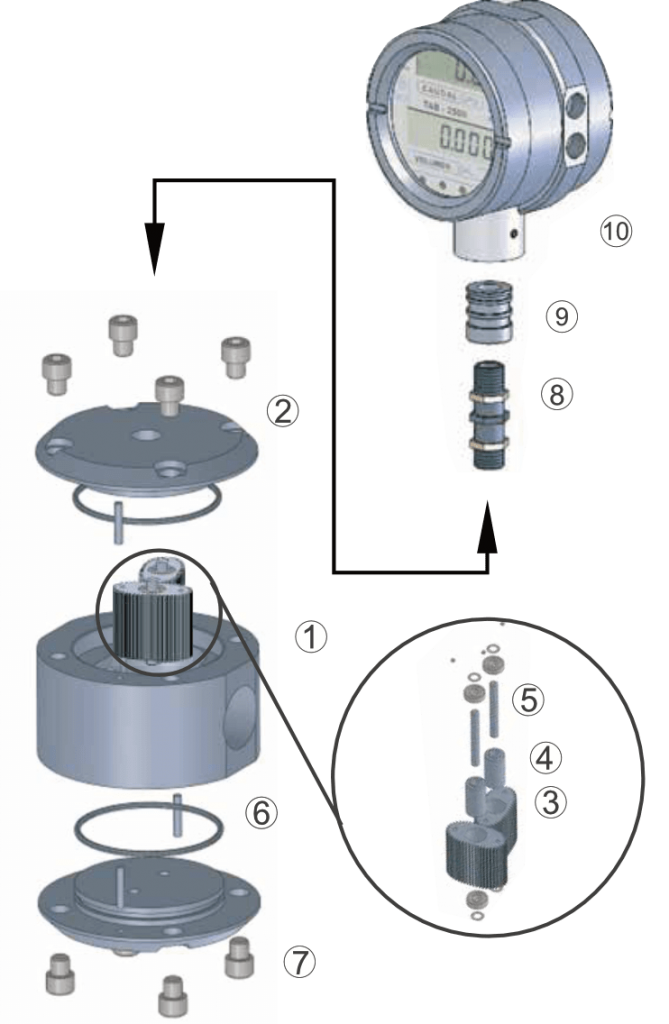

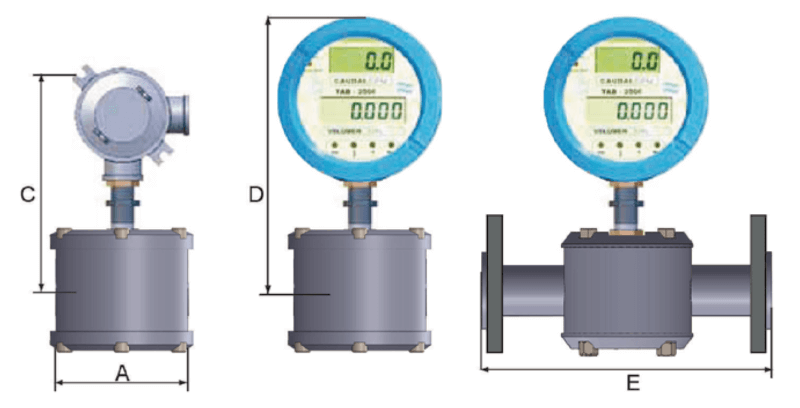

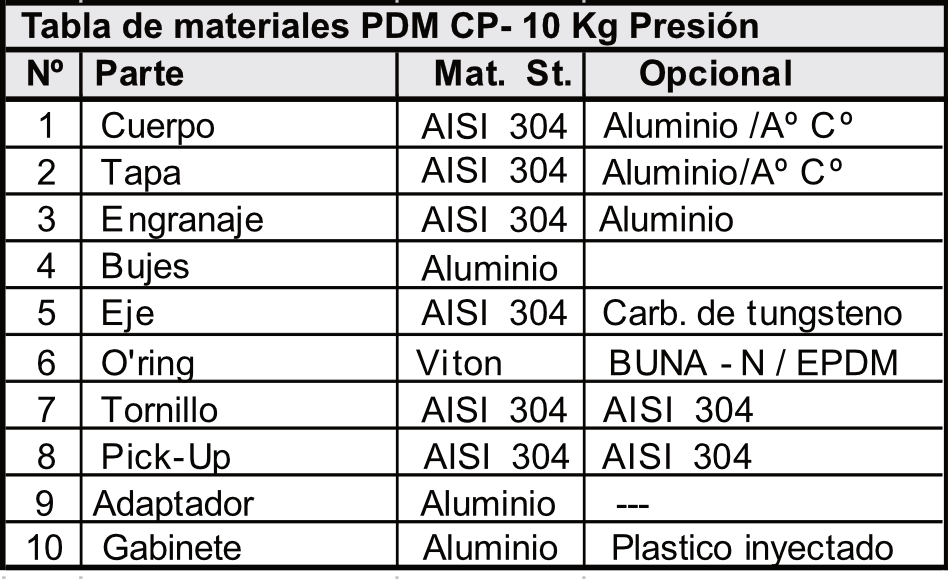

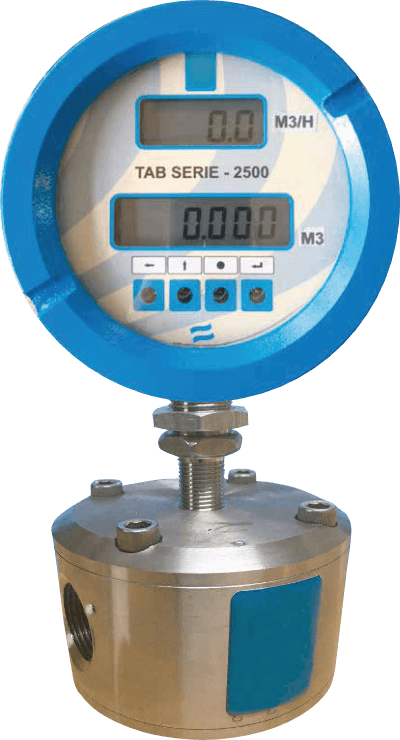

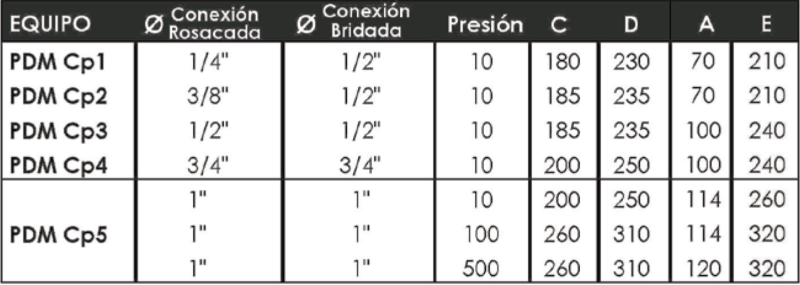

El fluido a medir debe circular a través del equipo produciendo el giro de los engranajes ovales que están alojados en el interior de una cámara de medición, dentro de la cual se mueven con un mínimo de tolerancia, rozando las paredes de la misma.
Existe una relación entre los pulsos que se generan en el pick-up y el volumen V que es transferido de un lado al otro del medidor.
El equipo, que es instalado en un banco de calibración, es circulado por un fluido cuyo volumen se determina en la balanza del mismo.
Al multiplicarlo por la densidad del fluido, este peso será convertido a un volumen equivalente. Simultáneamente a la circulación del fluido se van generando pulsos que se acumulan en el contador.
Entonces podemos establecer la siguiente ecuación:
Con este valor de K, (medido a diferentes caudales dentro del rango del equipo) se elabora una curva de calibración como la ilustrada.
Como puede apreciarse, en la misma, la curva de K en función del caudal no es totalmente lineal.
Este fenómeno está representado por la curva azul. Por lo tanto, si el equipo va a trabajar a un valor de caudal constante, el K más conveniente puede deducirse directamente de la curva azul.

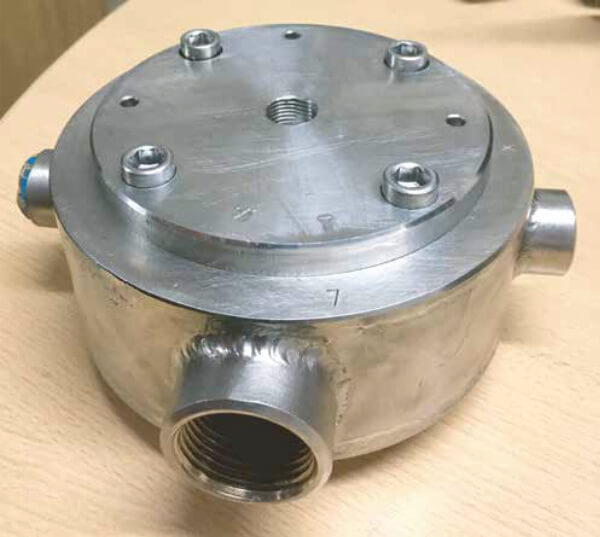

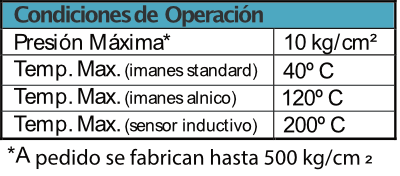

Cuando se trata de medir fluidos que a temperatura ambiente son sólidos, los equipos de la serie PDM-CP pueden pedirse con camisa calefactora.
Esta última conducirá un fluido calentador, (generalmente vapor de agua), que elevará la temperatura durante la medición para asegurar que fluya como líquido.
En esta categoría entran las grasas de la industria
alimenticia, algunos aceites muy pesados de las industrias químicas, o los asfaltos de las industrias de hidrocarburos.
También es necesaria cuando la medición es discontinua y la permanencia en reposo lo solidifica.
Esta camisa se puede aplicar a todos los modelos de la tabla de caudales.

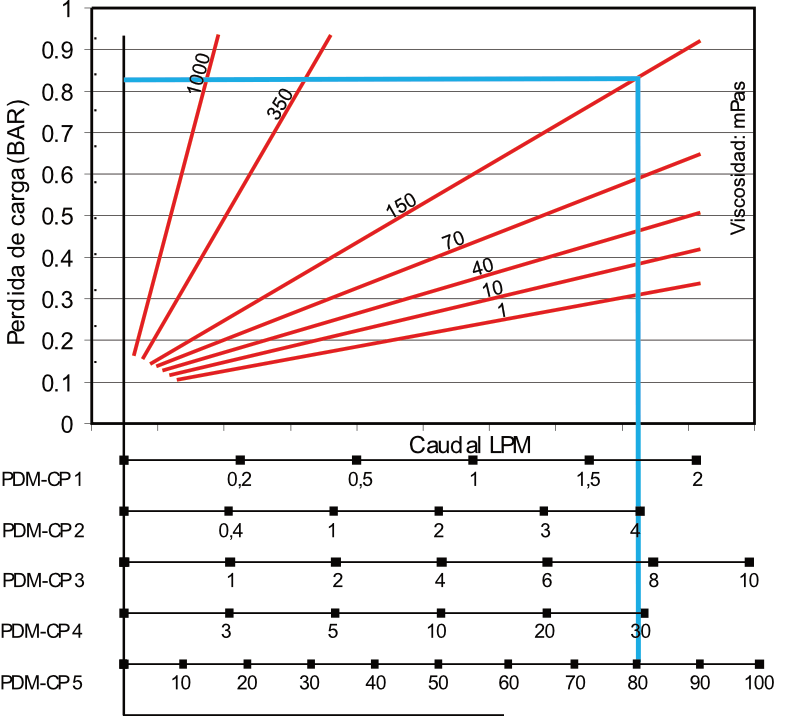

Las perdidas de carga originadas en los medidores PDM dependen de la viscosidad del fluido y de la magnitud del caudal al que el equipo es operado.
Ejemplo 1: un medidor PDM-CP 5 de DN 1″ y rango 10 – 100 LPM tendrá una perdida de carga de 0.82 BAR cuando opera con un fluido de 150 mPas y a 80 LPM de caudal instantáneo.

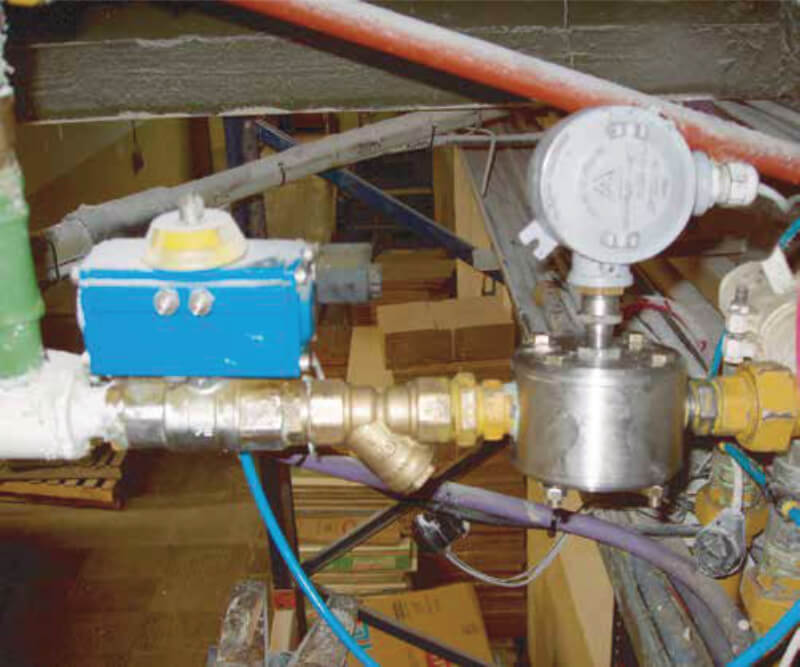

Un PDM-CP cuando se monta en la cañería, deberá complementar su instalación con un filtro previo al mismo.

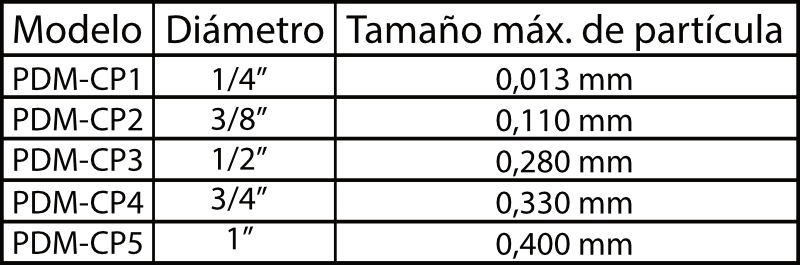

A tal fin se indican las partículas de máximo tamaño admisible.
Normalmente los fluidos viscosos en la industria alimentaria incluyen las grasas, los aceites y las cremas.
También son muy útiles para la medición de jarabes en la industria conservera, de las pinturas,etc.
Por último son también muy utilizados en la medición de combustibles del tipo gas oil, fuel oil, etc.
En combinación con las unidades electrónicas correspondientes se pueden realizar todo tipo de mediciones y dosificaciones de volúmenes de combustibles y fluidos viscosos. Ver Capítulo 6 de Unidades Electrónicas.
