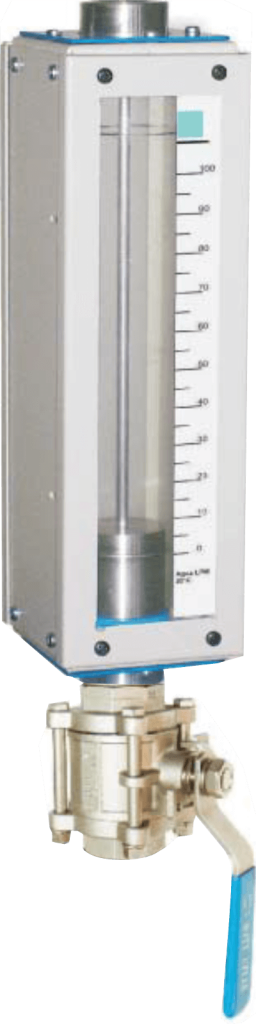

Rotámetro Modelo RCM
PARA CAUDALES MEDIOS DE LÍQUIDOS Y GASES
Descripción general y funcionamiento
Diseñados para medir en las cañerías industriales de 1/2″ a 4″.
Poseen un tubo cónico de acrílico de gran robustez y excelente visibilidad.
El gabinete con doble ventana tiene una extraordinaria rigidez, permitiendo además, una visión libre del flotante y la escala. Los cabezales son de acero inoxidable AISI 304 o de otros materiales compatibles con el fluido a medir.
Poseen conexiones roscadas; o bridas mediante la incorporación de manguitos.

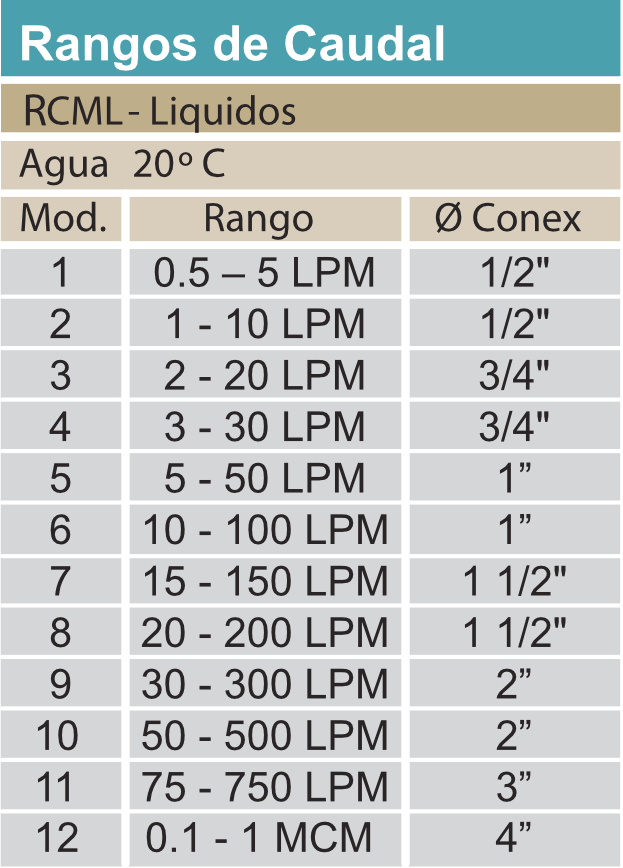

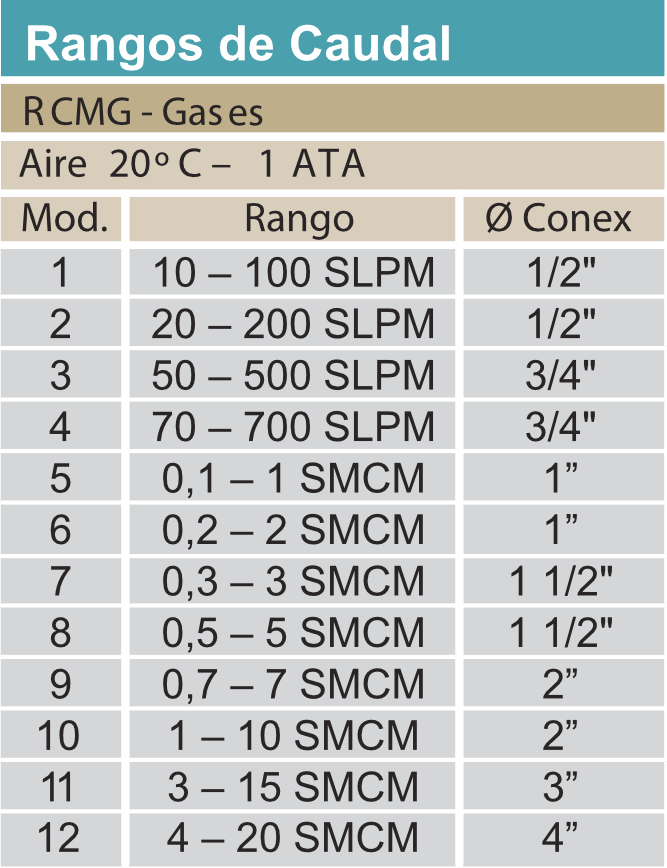

Tabla de caudales
Compatibilidad química
La tabla clasifica la resistencia química del acrílico a diversos fluidos de uso común.
El flotante y los arosellos se compatibilizan con el fluido a medir.

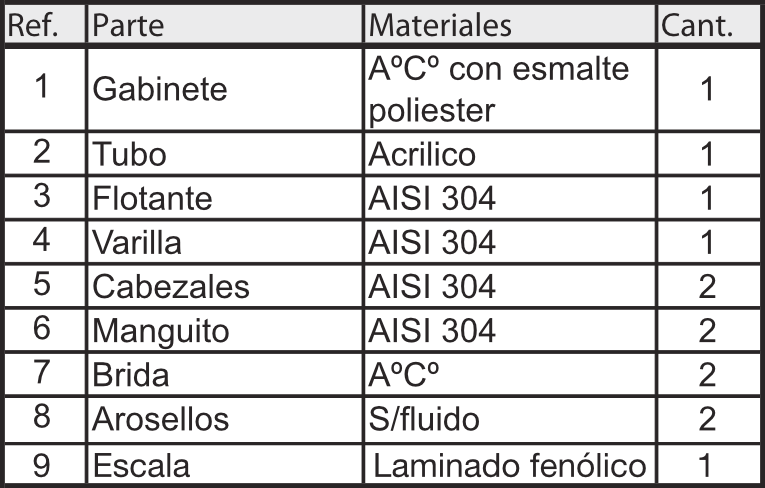

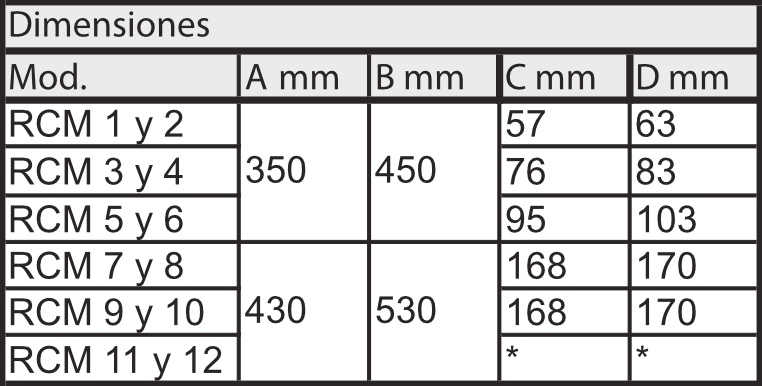

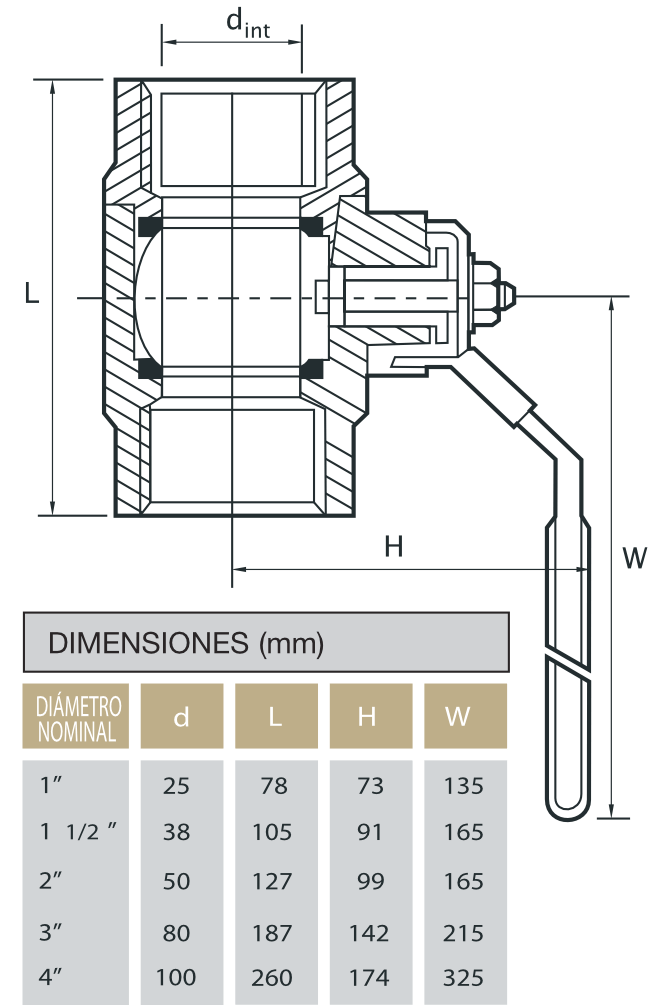

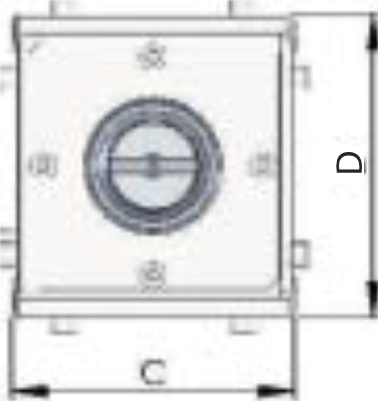

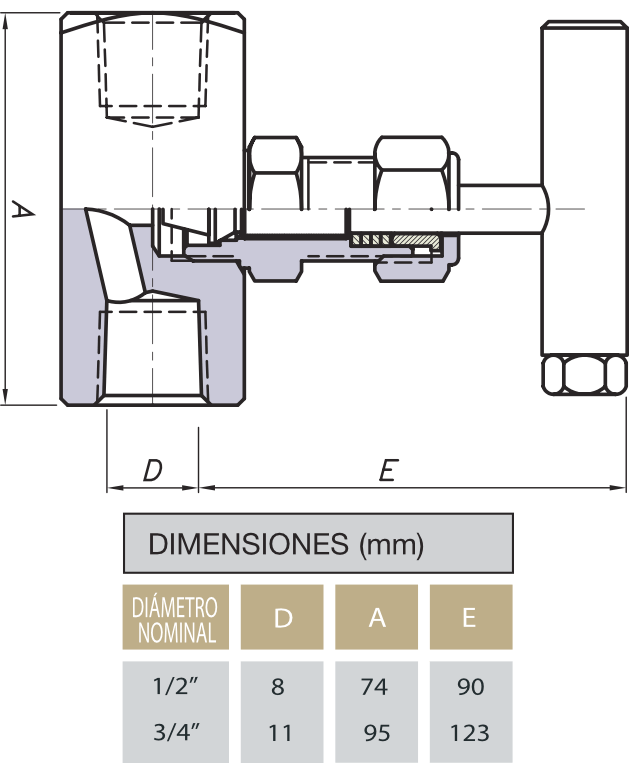

Materiales y Dimensiones

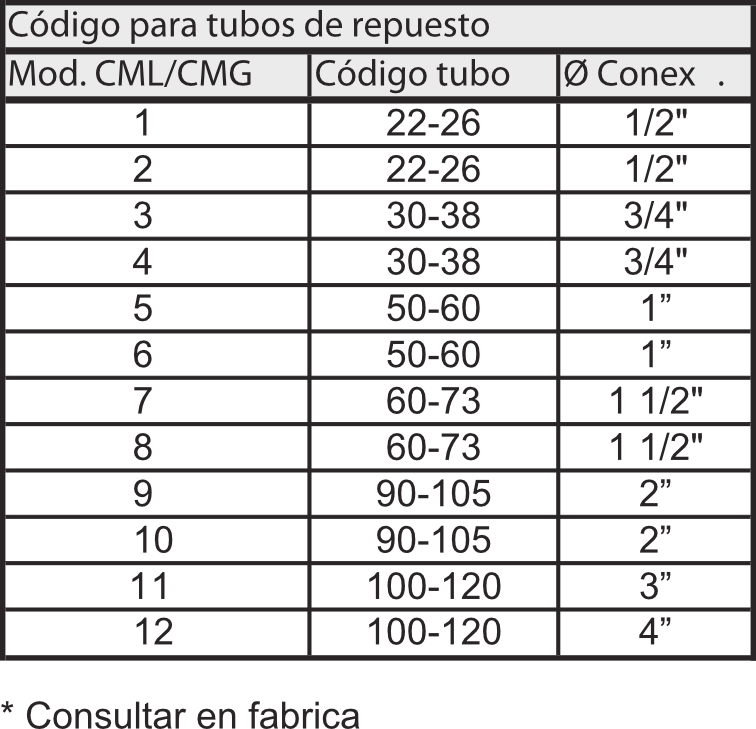

Todos los modelos poseen conexiones verticales para acoplar directamente a las cañerías. Todas las partes del instrumento son mantenidas en stock para su entrega como repuesto en un plazo mínimo y se solicitan por su número y modelo de equipo.

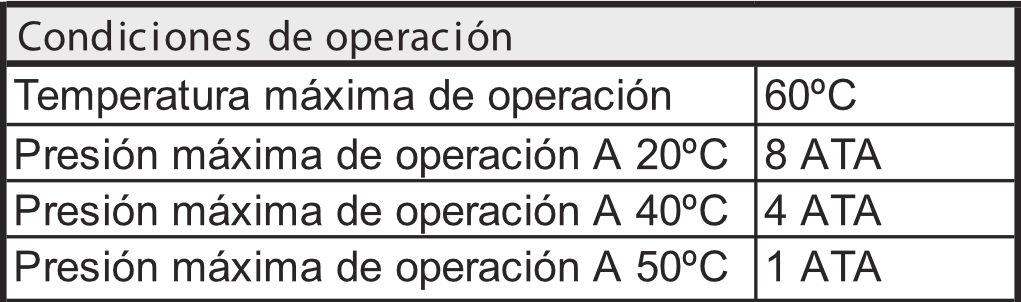

Cambio en las condiciones de operación
La escala tiene grabados los siguientes datos:
- Presión de operación: 1 ATA
- Temperatura de operación: 20ºC
Y como condición base para definir el volumen:
Líquidos
- Densidad: 1gr/cm3
- Viscosidad: 1cSt
- Temperatura: 15ºC
Gases
- Estándar: S
- Temperatura: 15ºC
- Presión: 1 ATA o101, 325 KPa
Gases
- Estándar: N
- Temperatura: 0ºC
- Presión: 1 ATA
