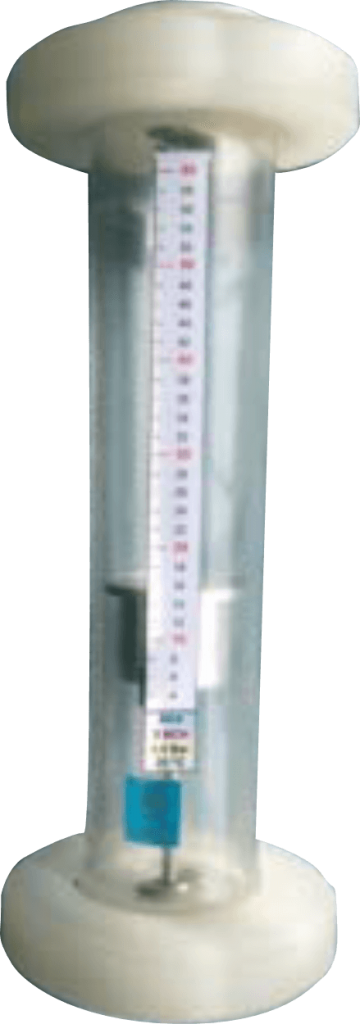

Rotámetro Modelo RCME
MEDIDOR ECONOMICO DE AREA VARIABLE DE CUADALES MEDIOS DE LÍQUIDOS Y GASES
Descripción general y funcionamiento
Adecuados para medir en cañerías industriales de ½” a 1”.
Poseen un tubo de acrílico de gran robustez y excelente visibilidad.
El conexionado estándar es X dos uniones dobles que se vinculan al tubo mediante un aro spirolox de acero inoxidable.

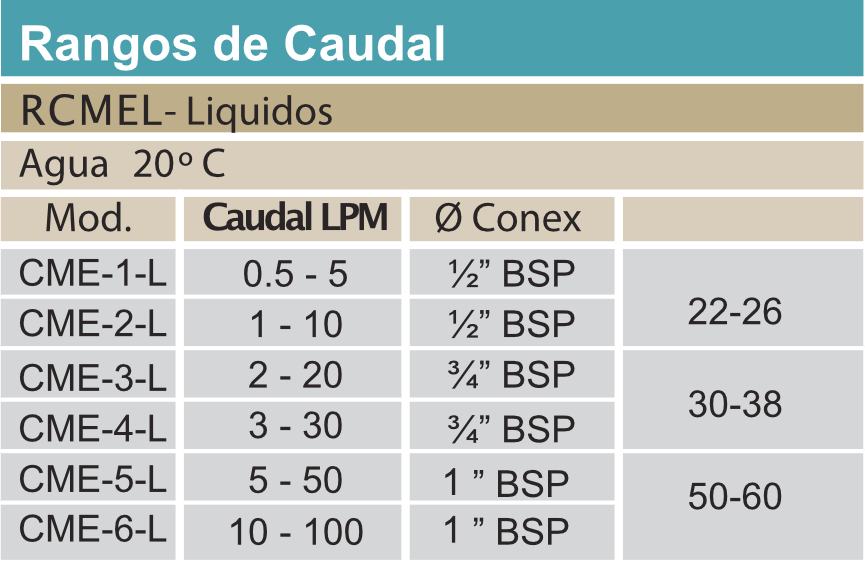

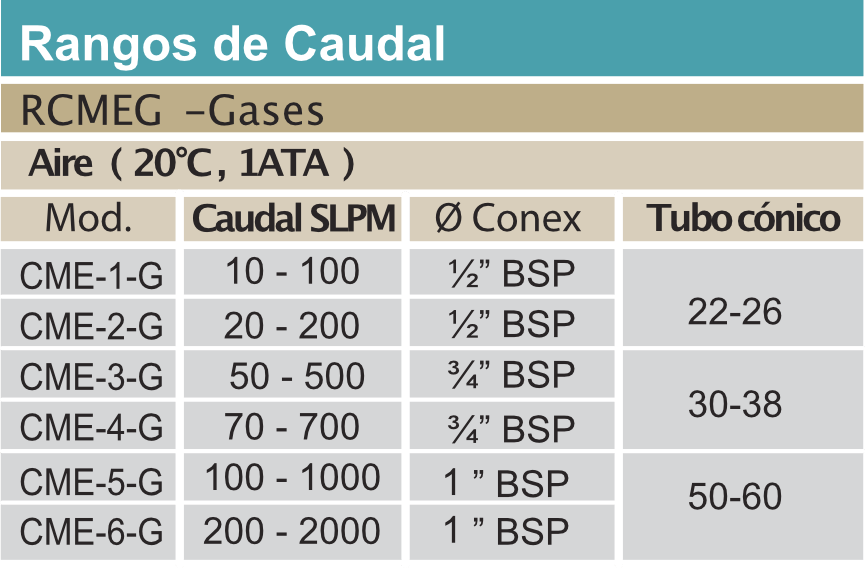

Tabla de caudales
Compatibilidad química
La tabla clasifica la resistencia química del acrílico a diversos fluidos de uso común.
El flotante y los arosellos se compatibilizan con el fluido a medir.
Características constructivas
Todos los modelos poseen conexiones verticales para acoplar directamente a las cañerías. Todas las partes del instrumento son mantenidas en stock para su entrega como repuesto en un plazo mínimo y se solicitan por su número y modelo de equipo.
Cambio en las condiciones de operación
La escala tiene grabados los siguientes datos:
- Presión de operación: 1 ATA
- Temperatura de operación: 20ºC
Y como condición base para definir el volumen:
Líquidos
- Densidad: 1gr/cm3
- Viscosidad: 1cSt
- Temperatura: 15ºC
Gases
- Estándar: S
- Temperatura: 15ºC
- Presión: 1 ATA o101, 325 KPa
Gases
- Estándar: N
- Temperatura: 0ºC
- Presión: 1 ATA
