Rotámetro Modelo RCP

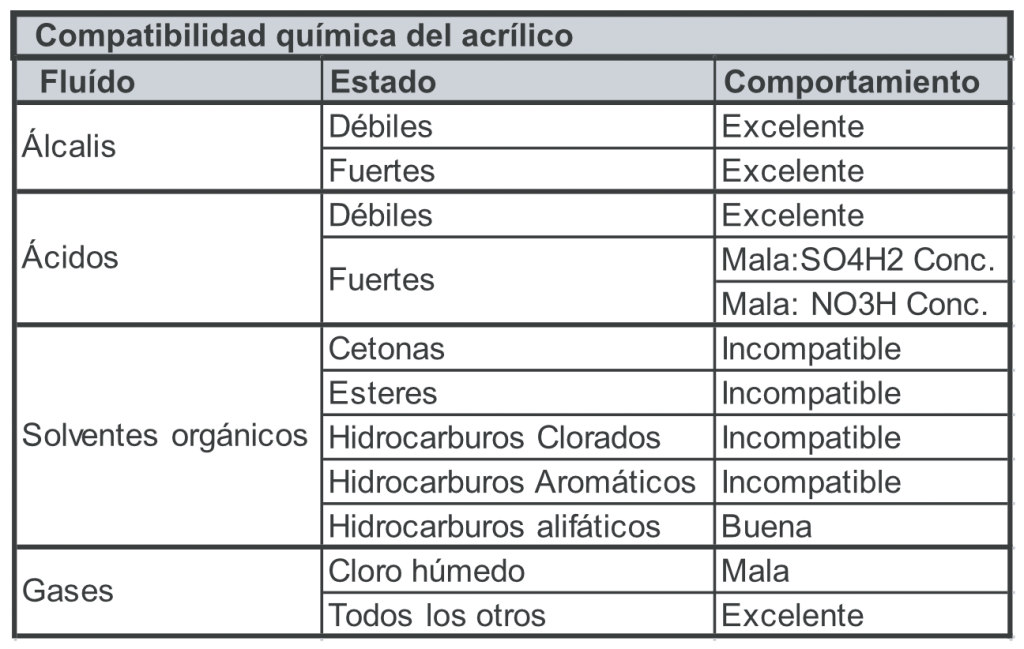

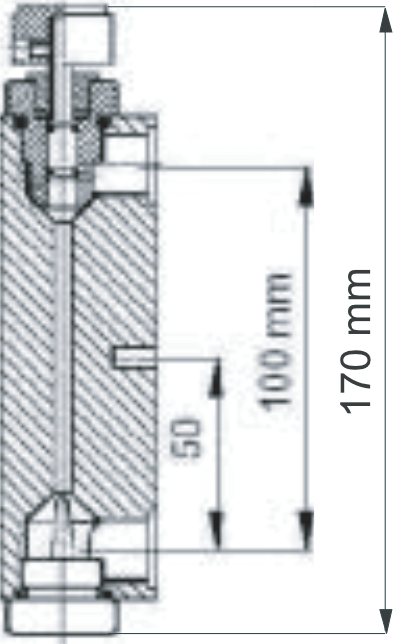

Fabricados en un bloque de acrílico donde se talla el cubo cónico y se graba la escala con pantógrafo. Se pueden solicitar con o sin válvula de regulación.

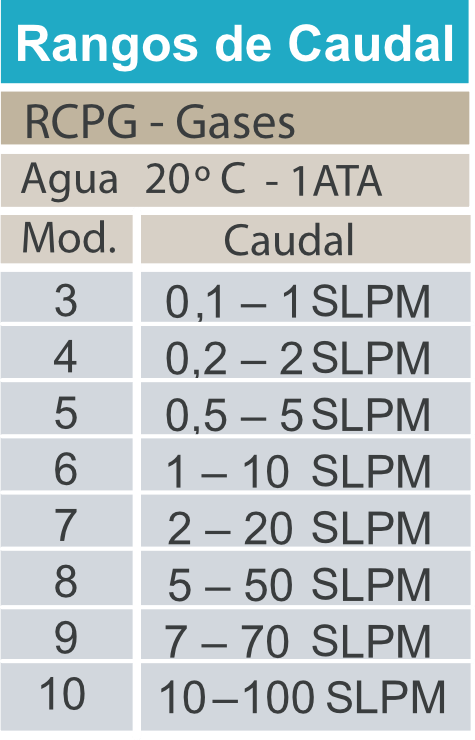

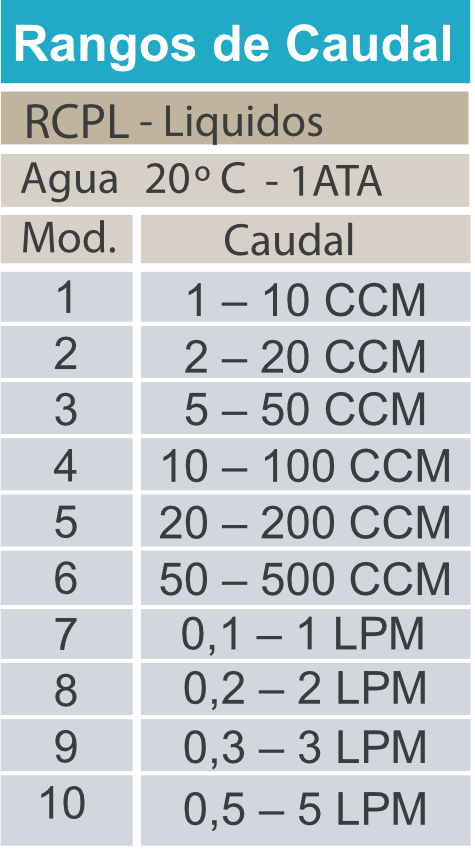

En los caudalímetros de área variable, la posición vertical del flotante dentro de la escala del instrumento, indica la magnitud del caudal que circula por su interior. Como flotante es esférico, la referencia es el diámetro ecuatorial del mismo.

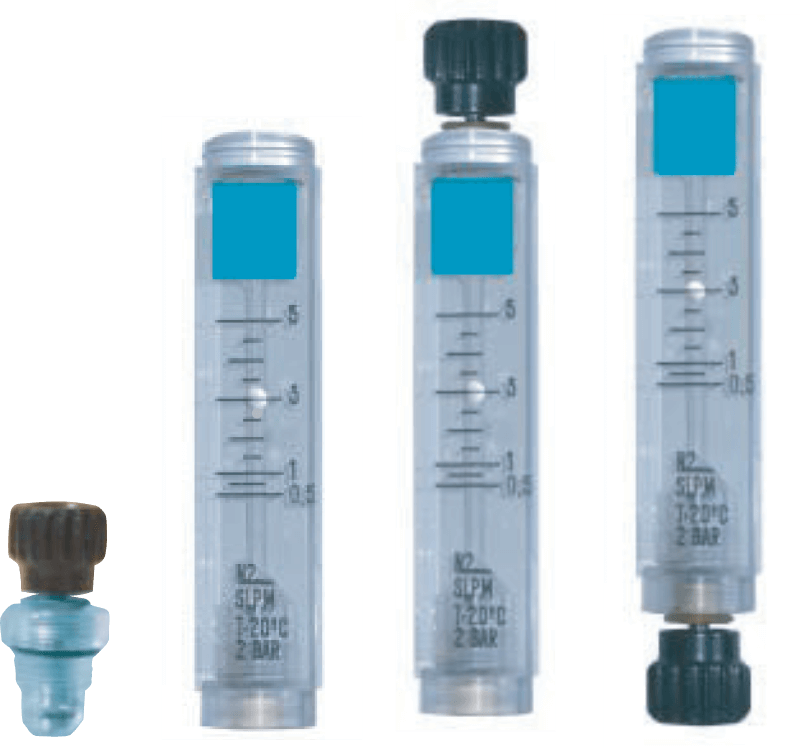

Las fotos ilustran las opciones que se pueden solicitar:

1 – Con válvula de regulación a la entrada.
2 – Con válvula de regulación a la salida.
3 – Sin válvula.

También se ilustra con escala comparativa la válvula de regulación de caudal, que es opcional.

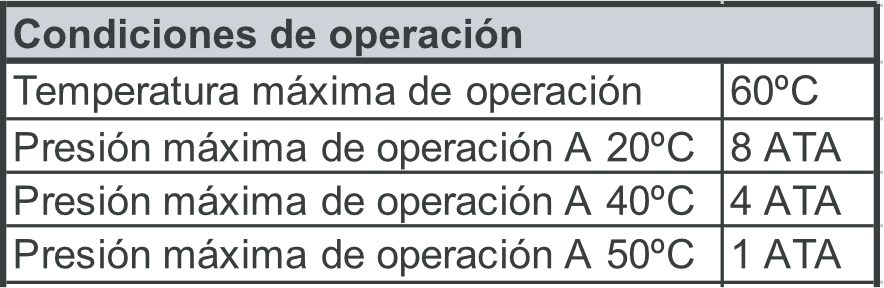

La ubicación de la válvula es muy importante en la medición de gases. Puesto que presión de operación del equipo debe coincidir con la presión a la que fue calibrada y que está grabada en el frente del equipo.

Cuando la presión de operación es una atmósfera absoluta, la válvula estará indefectiblemente a la entrada del equipo para permitirle que la salida ventee directamente.

Cuando es mayor que la atmosférica la válvula puede ir a la salida y el equipo se calibrará a la presión de línea.
