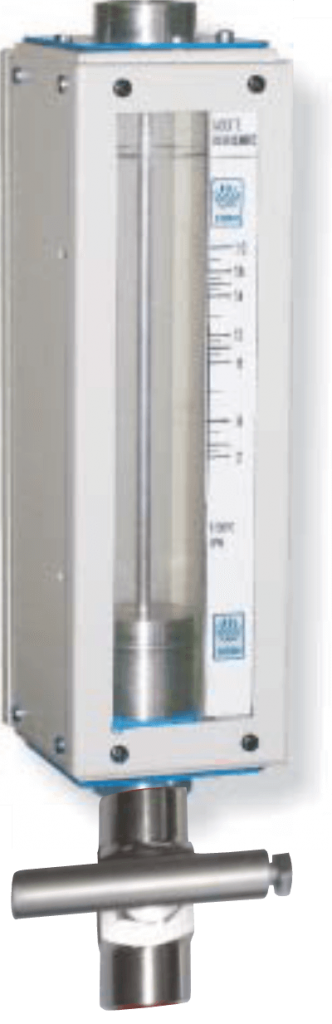

Rotámetro Modelo RIQM
PARA CAUDALES MEDIOS DE LIQUIDOS Y GASES CORROSIVOS
Principio de funcionamiento
Su diseño tiene previsto la medición de líquidos corrosivos en la industria.
Posee tubo cónico de vidrio borosilicato de excelente calidad y terminación.
La serie IQM, mide los líquidos y gases en cañerías de Ø 1/2″, 3/4″ y 1”, con roscas BSPo con bridas y manguitos roscados o soldados.
Los otros materiales húmedos por el fluido, son elegidos conforme a la agresividad química del mismo.
Los gabinetes -de gran rigidez- son estándar en chapa de acero zincada y protegida con esmalte poliéster u opcionalmente en acero inoxidable.

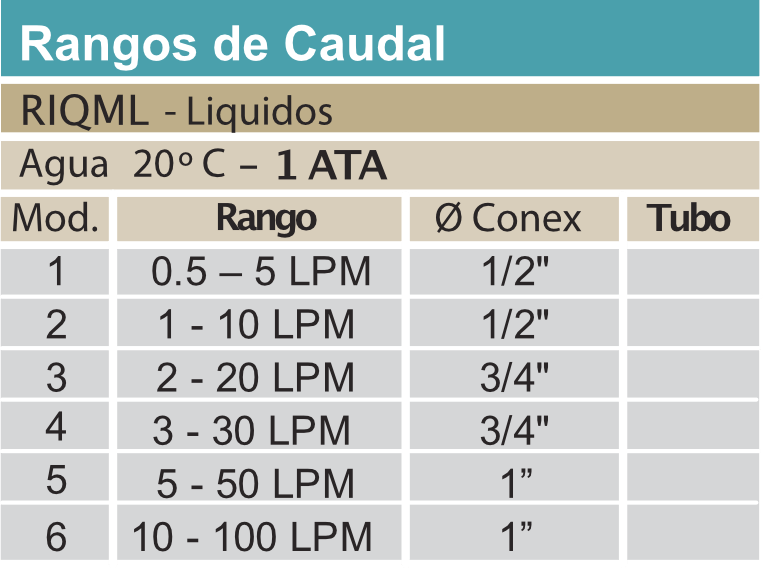

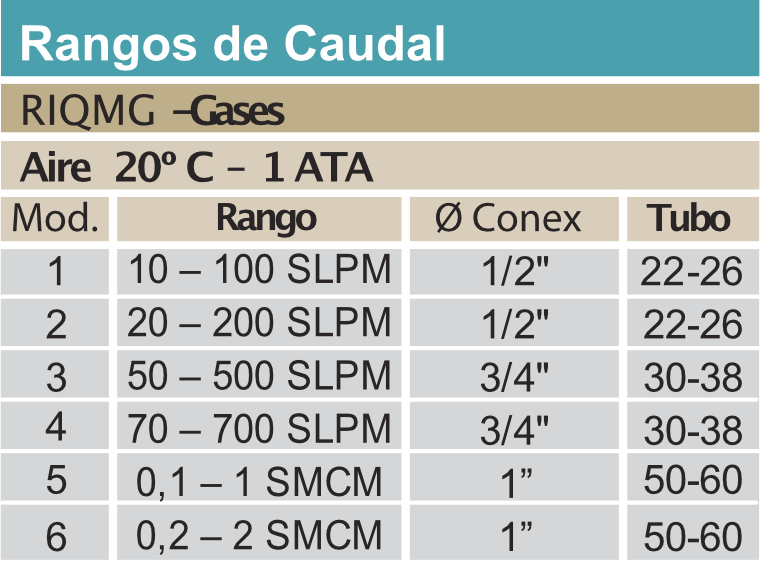

Tabla de caudales
Cambio en las condiciones de operación
La escala tiene grabados los siguientes datos:
- Presión de operación: 1 ATA
- Temperatura de operación: 20ºC
Y como condición base para definir el volumen:
Líquidos
- Densidad: 1gr/cm3
- Viscosidad: 1cSt
- Temperatura: 15ºC
Gases
- Estándar: S
- Temperatura: 15ºC
- Presión: 1 ATA o101, 325 KPa
Gases
- Estándar: N
- Temperatura: 0ºC
- Presión: 1 ATA
A solicitud del cliente, se calibran para otras condiciones de operación.

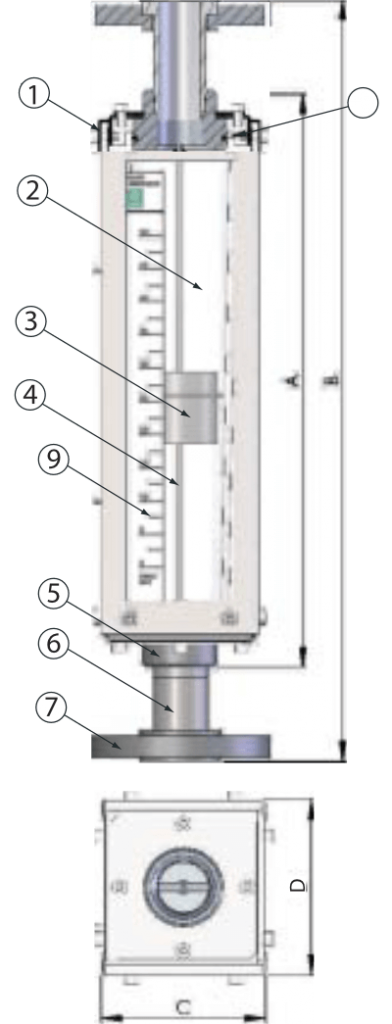

Materiales y dimensiones
La tabla detalla los materiales estándar. Conforme a la naturaleza química del fluído, los materiales en contacto, se fabrican especialmente para lograr una resistencia adecuada.
Información para pedidos
De la aplicación:
- Rango de caudal
- Tamaño de conexión
- Presión de operación
- Temperatura de operación
Del Fluido:
- Naturaleza química
- Densidad
- Viscosidad
De las condiciones limites:
- Temperatura máxima
- Presión máxima
De la conductividad:
- Mín. 5 micro siemens/cm.
