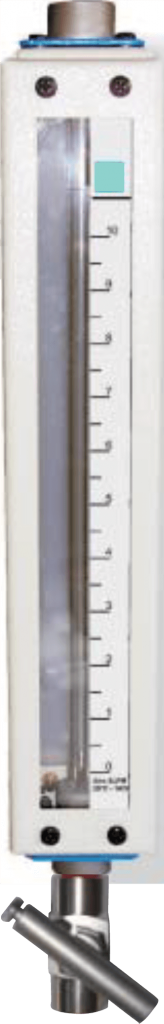

Rotámetro Modelo RIQP
PARA PEQUEÑOS CAUDALES DE LIQUIDOS Y GASES CORROSIVOS
Principio de funcionamiento
Es un instrumento concebido para medir pequeños caudales de líquidos y gases corrosivos, usados en las industrias quimicas, alimenticias, petroquímicas, etc.
Posee un tubo cónico de vidrio borosilicato, de extrema precisión que permite realizar mediciones de caudal con gran exactitud.
El tubo de vidrio combina a requerimiento del fluido con diversos materiales: pvc, teflon, polipropileno, acero inoxidable, etc.

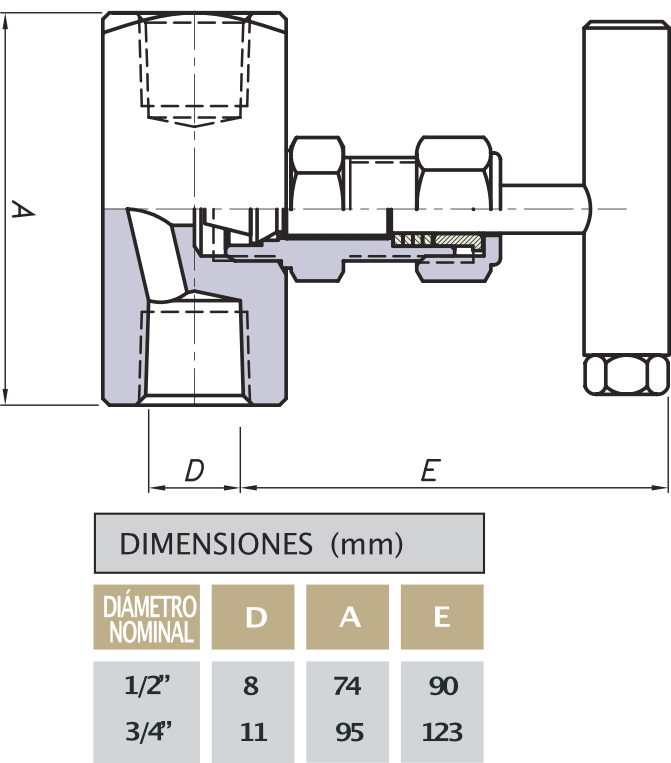

Se pueden solicitar con válvula de regulación opcional, y pedir su conexión al cabezal superior o inferior indistintamente.

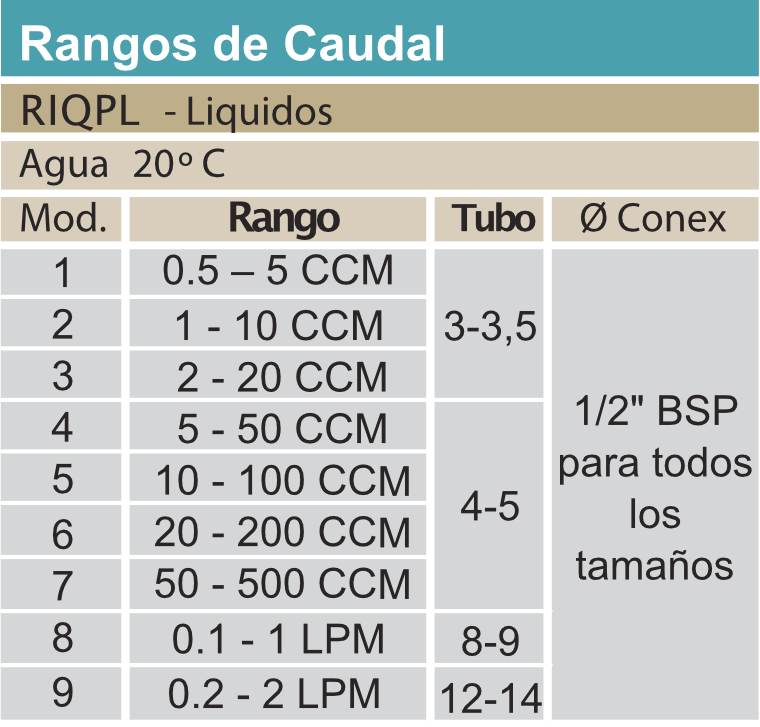

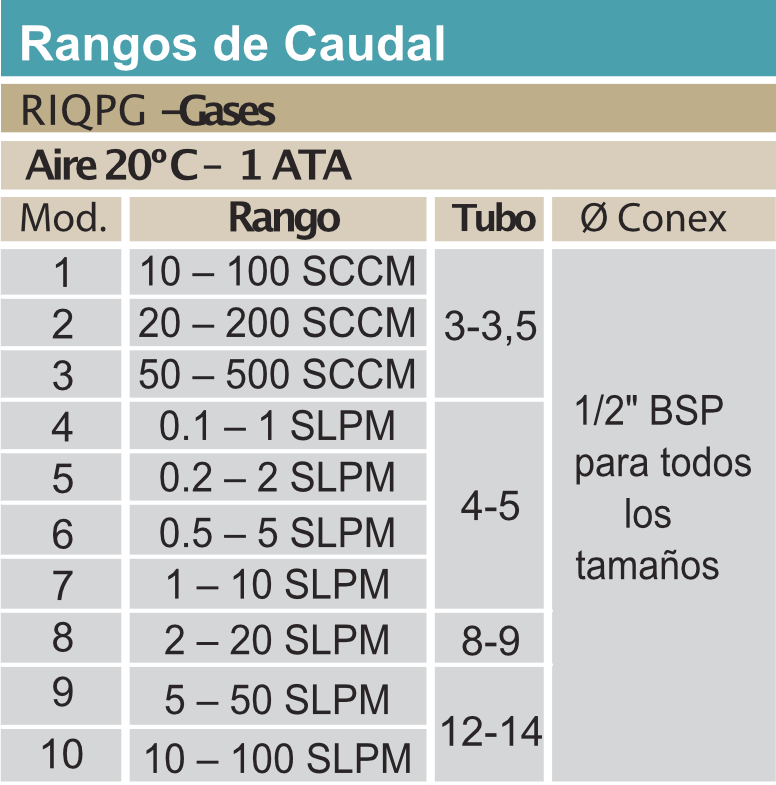

Tabla de caudales

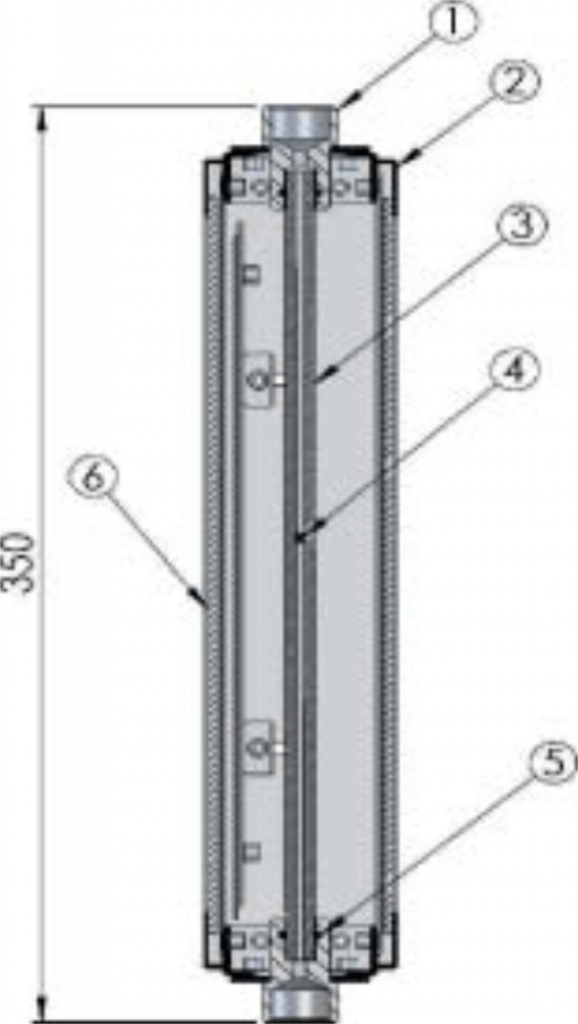

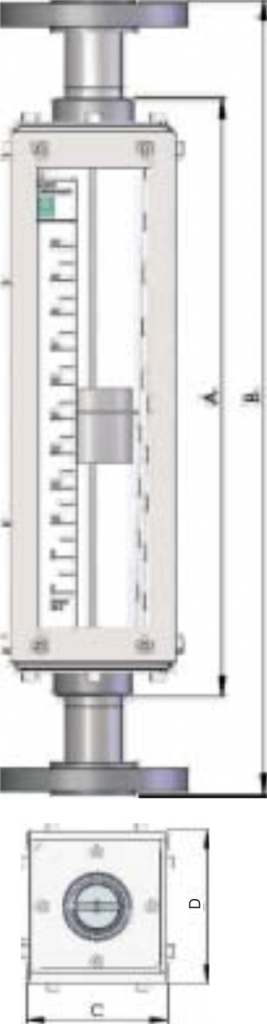

Materiales y dimensiones

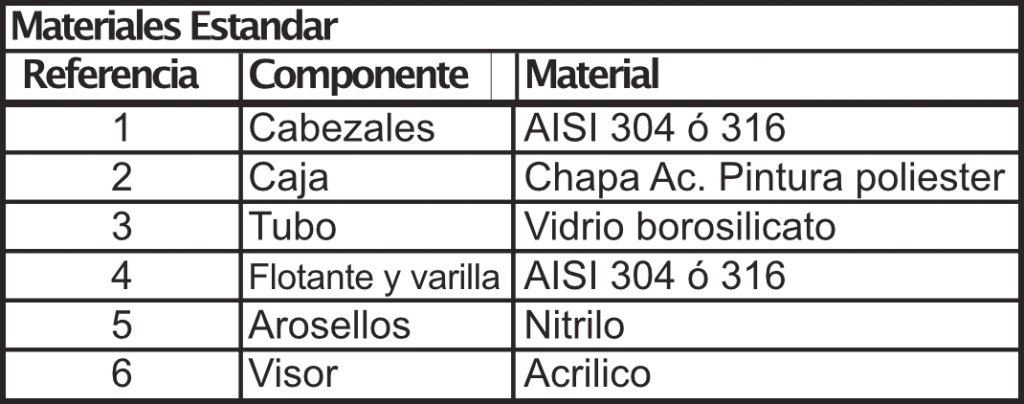

La tabla superior indica los materiales estándar del equipo. A solicitud del cliente y de acuerdo a la naturaleza química del fluido; cabezales, flotante y arosellos pueden proveerse en materiales adecuados.
Cambio en las condiciones de operación
La escala tiene grabados los siguientes datos:
- Presión de operación: 1 ATA
- Temperatura de operación: 20ºC
Y como condición base para definir el volumen:
Líquidos
- Densidad: 1gr/cm3
- Viscosidad: 1cSt
- Temperatura: 15ºC
Gases
- Estándar: S
- Temperatura: 15ºC
- Presión: 1 ATA o101, 325 KPa
Gases
- Estándar: N
- Temperatura: 0ºC
- Presión: 1 ATA
A solicitud del cliente, se calibran para otras condiciones de operación.
Información para pedidos
De la aplicación:
- Rango de caudal
- Tamaño de conexión
- Presión de operación
- Temperatura de operación
Del Fluido:
- Naturaleza química
- Densidad
- Viscosidad
De las condiciones limites:
- Temperatura máxima
- Presión máxima
De la conductividad:
- Mín. 5 micro siemens/cm.
