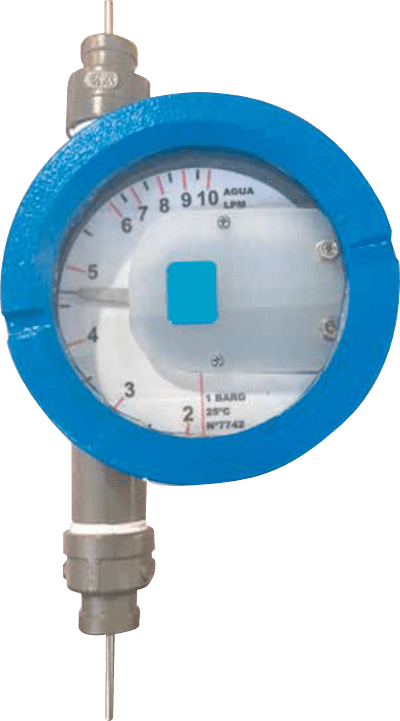

Rotámetro Modelo RTM
SON INSTRUMENTOS ADECUADOS PARA MEDICION DE FLUIDOS OPACOS O VISCOSOS.
Descripción general
La robustez de su diseño otorga gran aptitud para soportar condiciones de operación rigurosas en presión y temperatura con gran confiabilidad.
Son también aptos para la medición de vapores.

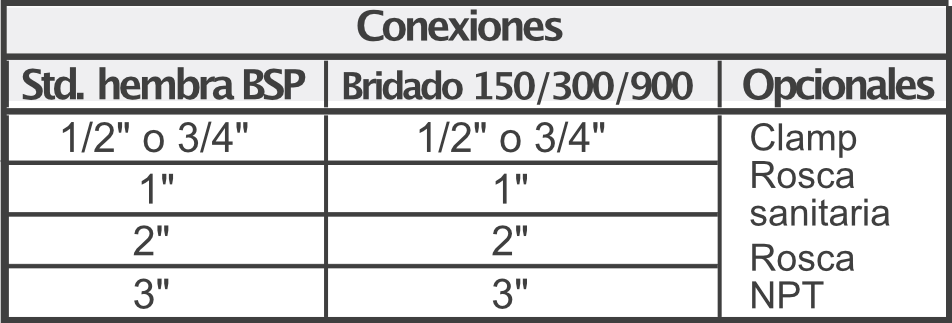

El conexionado estándar es roscado BSP hembra, pero admite varias opciones de como se especifica en la tabla de conexiones.
Apedido pueden suministrarse con uno o dos sensores de alarma para control de máximo y mínimo caudal, regulable en todo el rango de trabajo. Opcionalmente puede proveerse con transmisor de 4-20 mA.

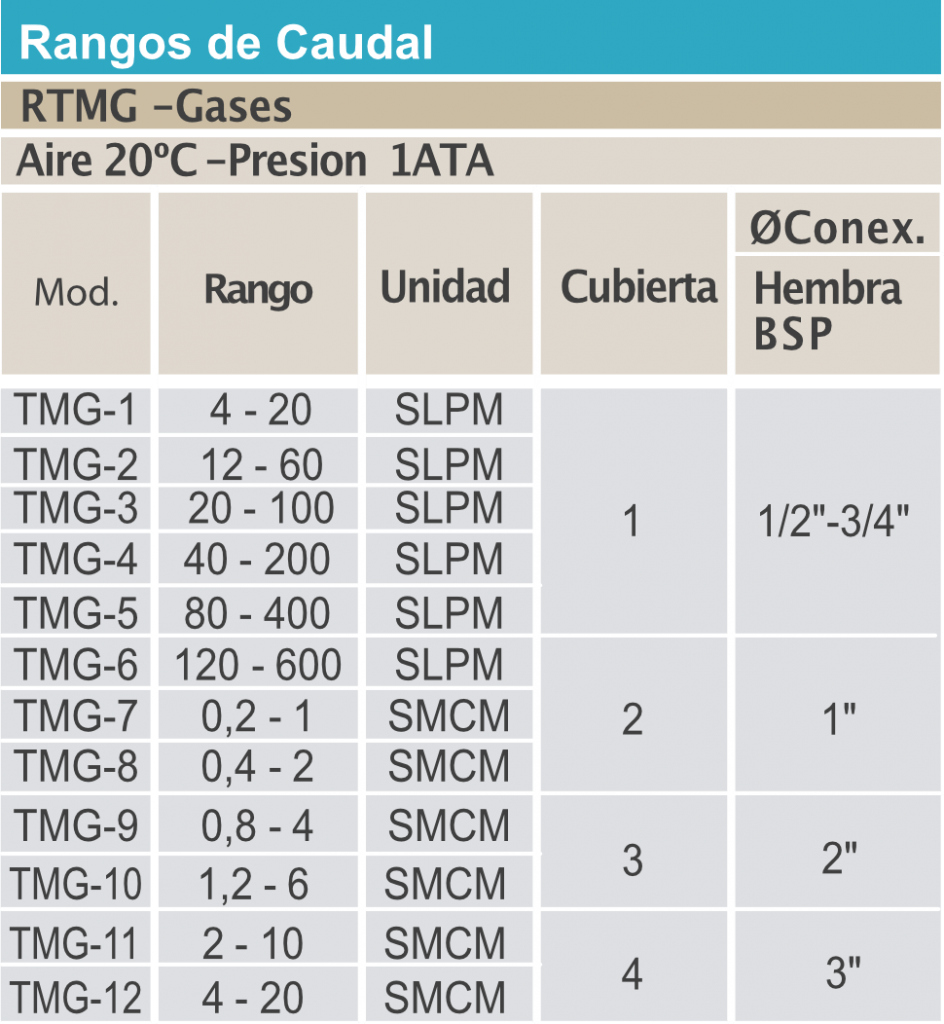

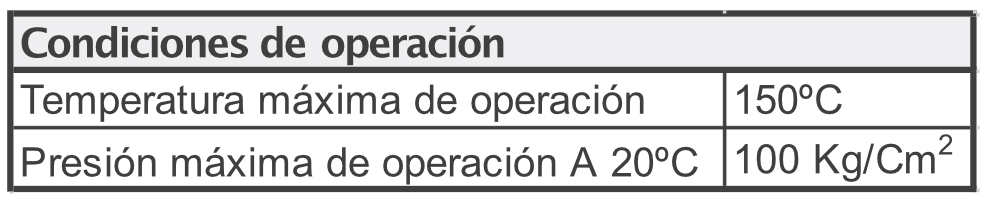

Especificaciones técnicas
Medición en fluídos viscosos

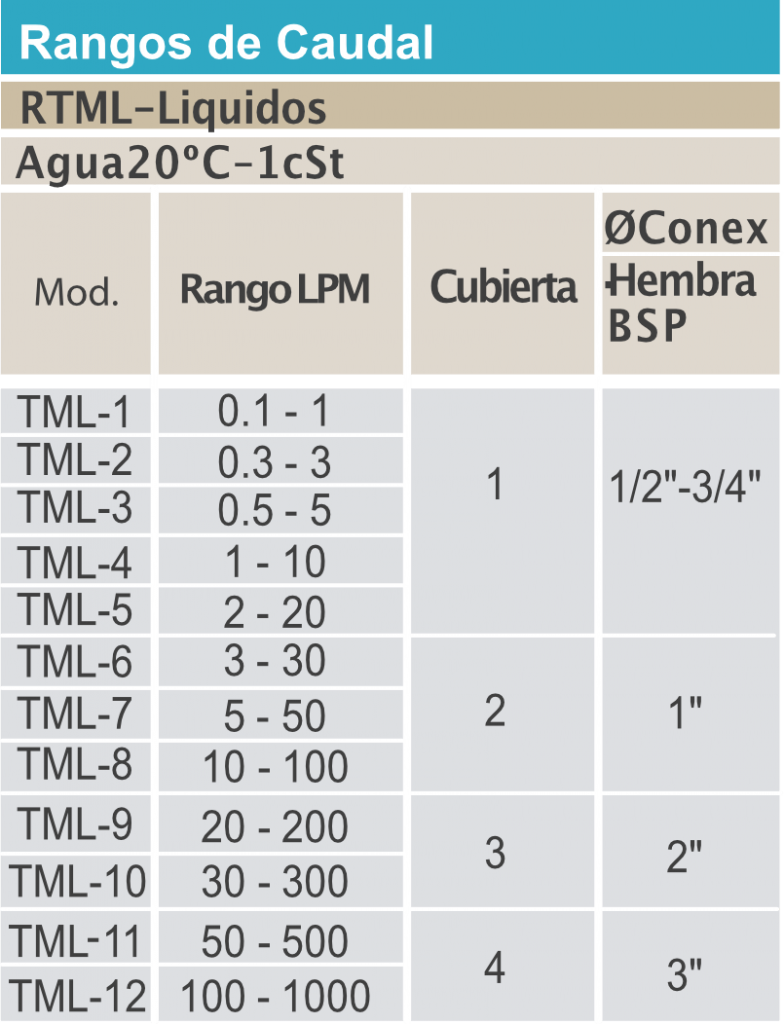

Los rotámetros TML son aptos para la medición de líquidos viscosos, de hasta 50 cSt. A medida que aumenta la viscosidad se deben utilizar equipos de mayor tamaño como ilustran los tres ejemplos de la tabla.
Principio de funcionamiento

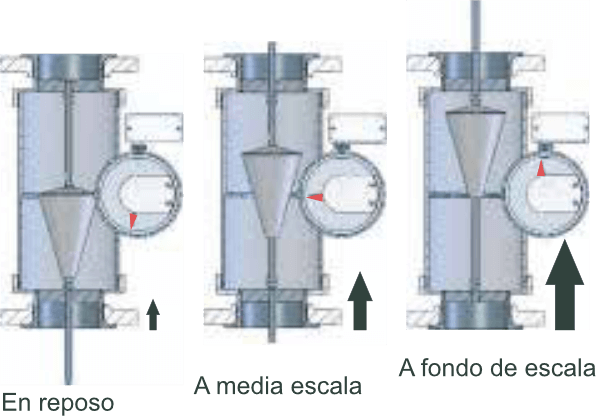

En estos rotámetros el flotante es cónico, y se logra el área anular variable, al desplazarse el mismo dentro de una placa cuyo orificio se va descubriendo a medida que el flotante se eleva por empuje de un aumento del caudal.
El flotante del instrumento contiene un imán cuyo movimiento es acoplado a otro imán circular alojado en el gabinete externo, que mueve una aguja (en rojo) sobre una escala circular.

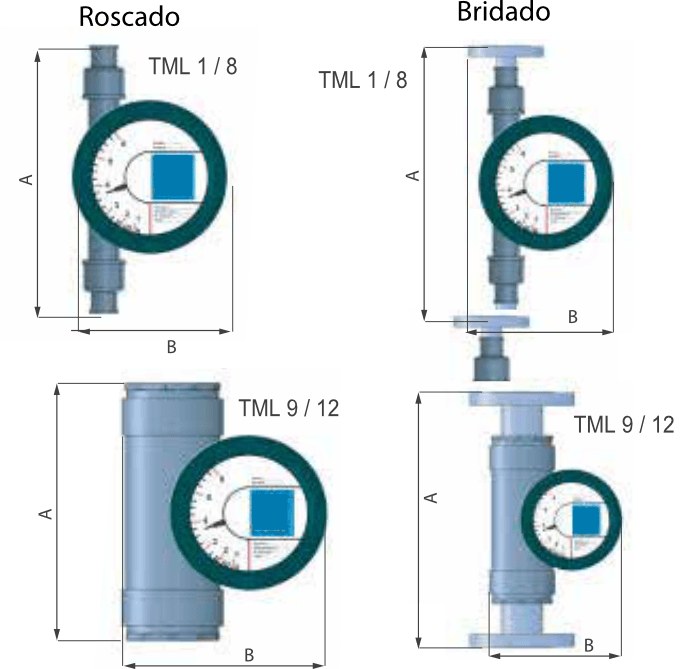

Dimensiones y materiales
Instalación
Cuando se desembale, deben cuidarse de:
- No cambiar la posición del gabinete circular con respecto al cuerpo del rotámetro; puesto que se alterará la exactitud de la medición.
- Debe tenerse mucho cuidado en no golpear la varilla del flotante porque podría modificarse la lectura.

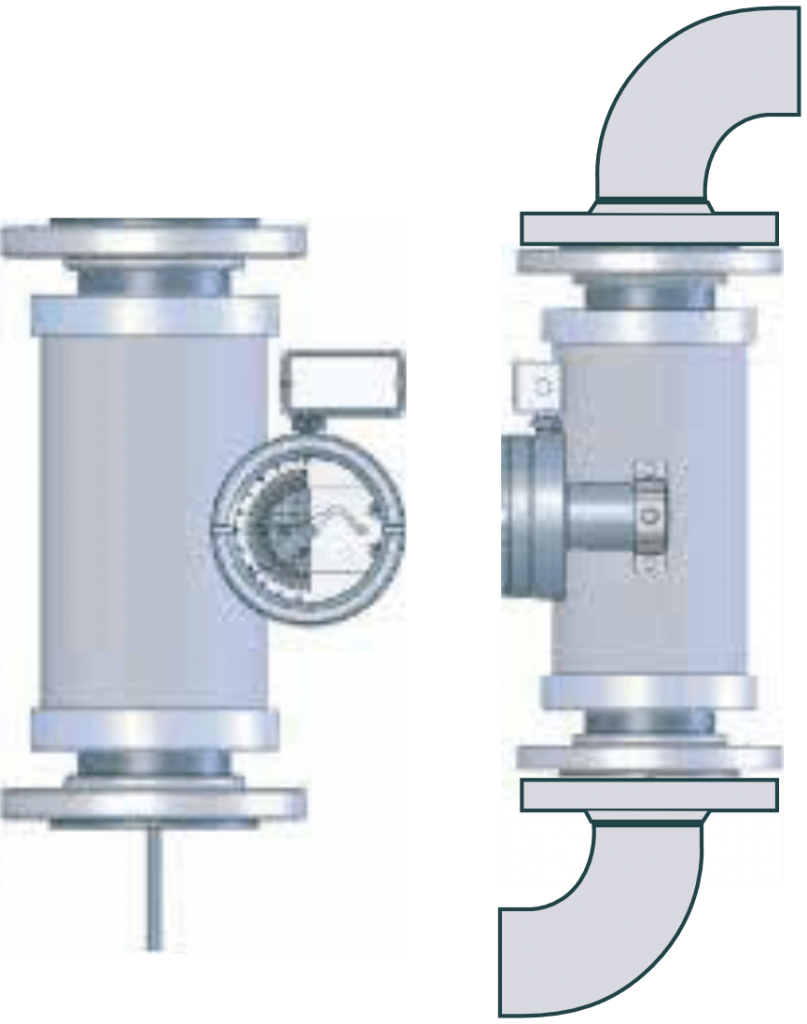

Durante la instalación deben tenerse en cuenta:
- Instalar el equipo de manera perfectamente vertical.
- Si bien no es necesario tener tramos rectos antes y después del medidor, se deberán usar curvas en lugar de codos para permitir el libre desplazamiento de la varilla del flotante.
Durante el funcionamiento normal:
- Evitar absolutamente el arranque brusco de las bombas que pudiera hacer impactar el flotante en el cabezal superior de manera violenta.
Cableado del sensor de alarma
Cableado:

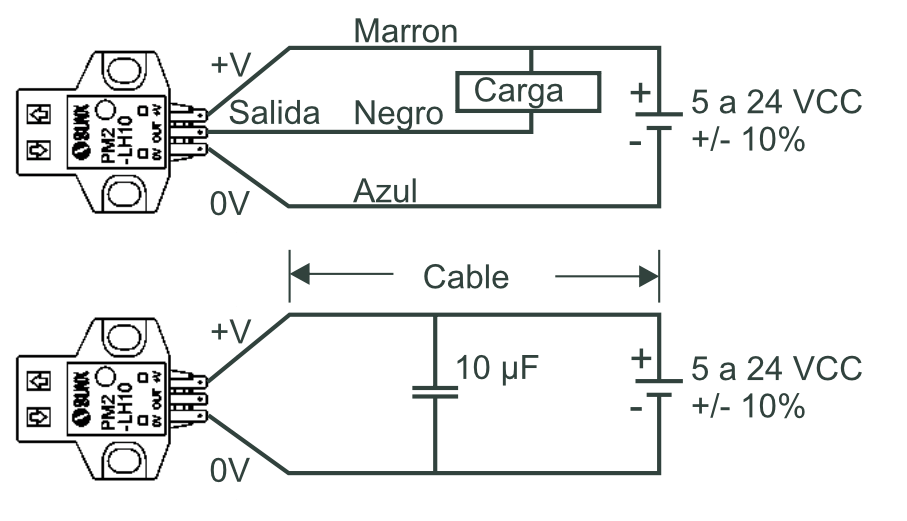

Para conectar los cables de alimentación y señal del sensor óptico, quite la tapa de la caja de conexión y realice la conexión indicada en el diagrama adjunto.
La longitud de cable no debe ser mayor de 2 m.
Utilice cable de al menos 0.3mm de sección, y si el cable se extiende por una longitud mayor a 2 m conecte un capacitor de 10 µF entre las terminales +V y 0V.
Cableado del sensor de alarma

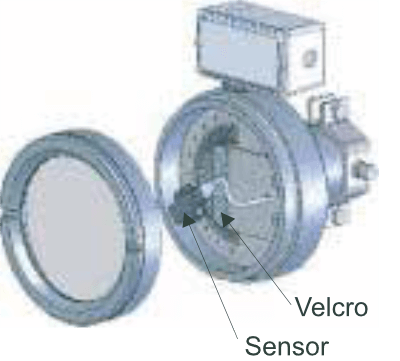

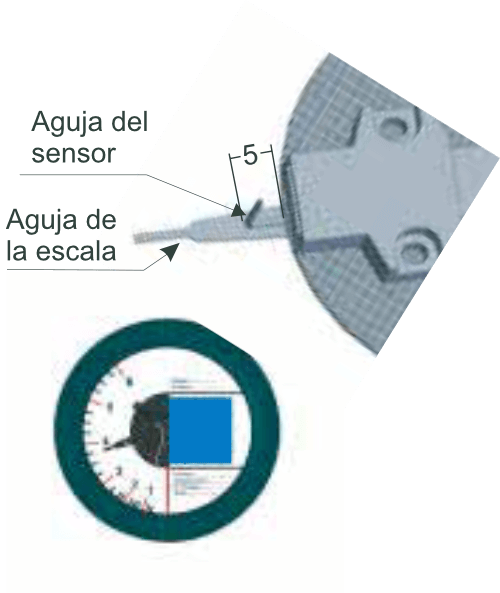

Para modificar la posición del sensor de la alarma comience por desenroscar la tapa del gabinete. El sensor esta adherido con velcro (abrojo) a la placa plástica. Despeguelo con suavidad, y vuelva a colocarlo en la posición deseada. La cara de sensado debe quedar ubicada a unos 5 mm de la aguja vertical. Vuelva a colocar la tapa y aprietela para garantizar la hermeticidad del gabinete.

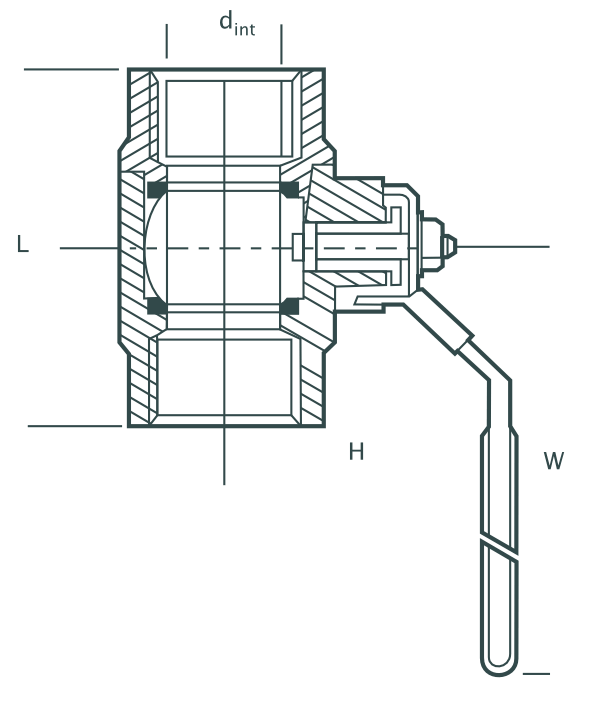

Válvula de regulación opcional
Cuando sea requerido, se
puede incorporar una válvula
esférica a la entrada o salida
del instrumento.
Cambio en las condiciones de operación
La escala tiene grabados los siguientes datos:
- Presión de operación: 1 ATA
- Temperatura de operación: 20ºC
Y como condición base para definir el volumen:
Líquidos
- Densidad: 1gr/cm3
- Viscosidad: 1cSt
- Temperatura: 15ºC
Gases
- Estándar: S
- Temperatura: 15ºC
- Presión: 1 ATA o101, 325 KPa
Gases
- Estándar: N
- Temperatura: 0ºC
- Presión: 1 ATA
Información para pedidos
De la aplicación:
- Rango de caudal
- Tamaño de conexión
- Presión de operación
- Temperatura de operación
Del Fluido:
- Naturaleza química
- Densidad
- Viscosidad
De las condiciones limites:
- Temperatura máxima
- Presión máxima
De la conductividad:
- Mín. 5 micro siemens/cm.

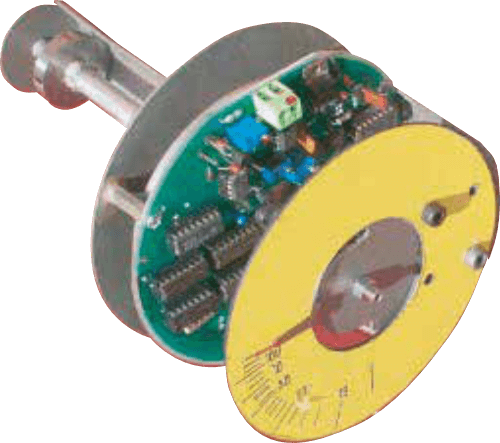

Transmisor opcional 4-20 mA para rotámetro RTM
Es un transmisor de caudal, que procesa una señal eléctrica pasiva para variar la corriente entre 4 – 20 mA.
Es un sistema diseñado en dos hilos. Este equipo se puede utilizar indistintamente en los dos modelos de rotámetros de transmisión magnética: RTM.
Se encuentra alojado en un gabinete para intemperie de las mismas características de los modelos mencionados. Sin embargo, en los equipos de mayor tamaño, el dispositivo que aloja el eje con el imán, es de mayor longitud.
La tapa también es de mayor tamaño para permitir la inclusión de la placa electrónica y el disco con grabado digital para indicar la posición angular de la aguja.
Principio de funcionamiento

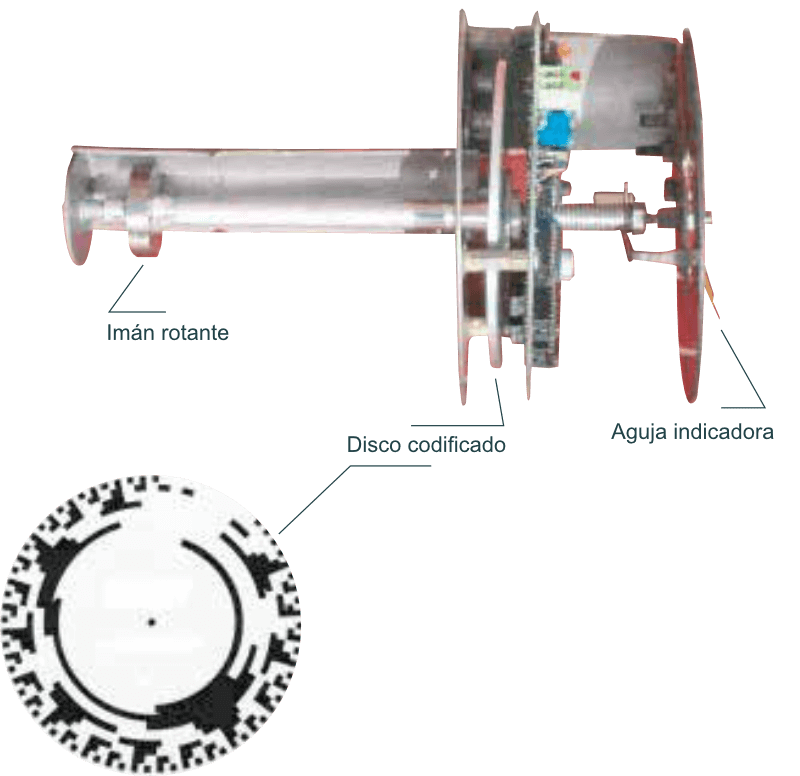

La foto muestra los tres elementos que giran solidariamente cuando el flotante magnético se desplaza verticalmente dentro del tubo del rotámetro. El ángulo de giro, corresponde a un valor de caudal medido por el caudalímetro.
Los lectores ópticos están fijos en la placa electrónica y van a detectar y componer un nuevo número binario por cada 2,8º de rotación que corresponde a sus 64 escalones binarios. El circuito electrónico entonces, convertirá el valor del ángulo en un valor de corriente proporcional al valor medido.

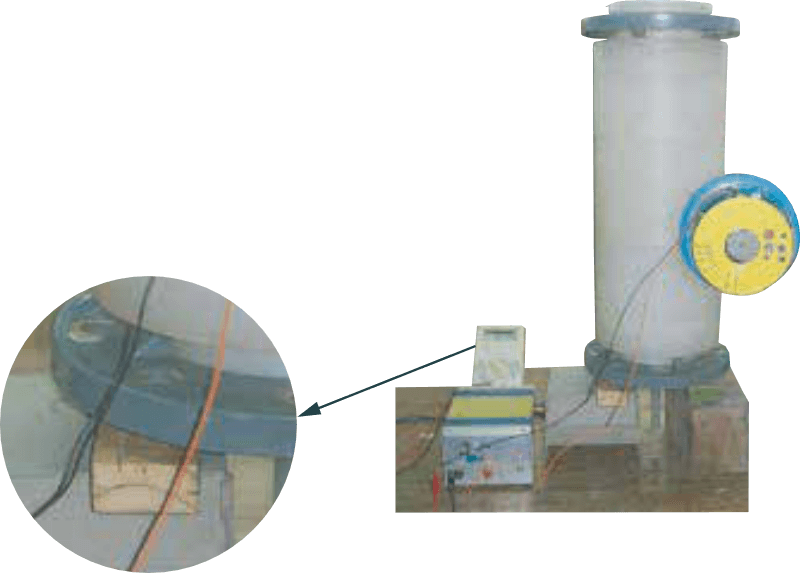

Los valores extremos de 4mA para el cero y de 20mA para el fondo de escala son ajustados mediante potenciómetros y medidos con un téster como ilustra la foto.

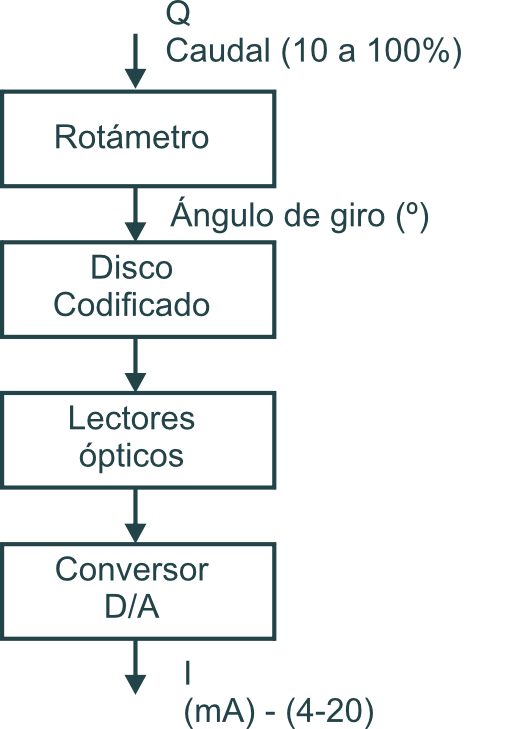

El diagrama en bloque ilustra los pasos que sigue el proceso.
Especificaciones transmisor
•Alimentación: 24 VCC
•Salida: 4 – 20 mA
•Distancia de transmisión: 300 metros
•Error en la repetibilidad del transmisor: 1%
•Alojamiento en caja antiexplosiva de aluminio fundido.
•Protección para intemperie con esmalte poliuretánico.
•Escala de caudal para instalación local que opera sin alimentación eléctrica.
•Conexión eléctrica de Ø 1/2″ BSP.
Curva de caudal

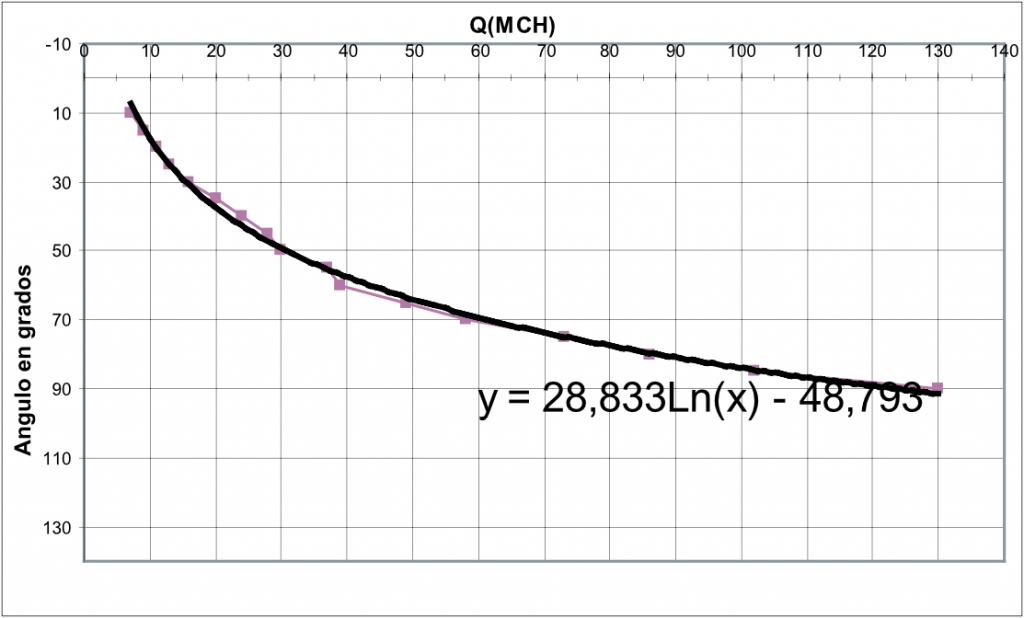

La calibración del rotámetro en los bancos de Balder vá a permitir encontrar la relación entre ángulo y caudal que si bien normalmente es lineal con el ángulo, a veces adquiere otra función, como la logarítmica, que se ilustra en el gráfico adjunto.

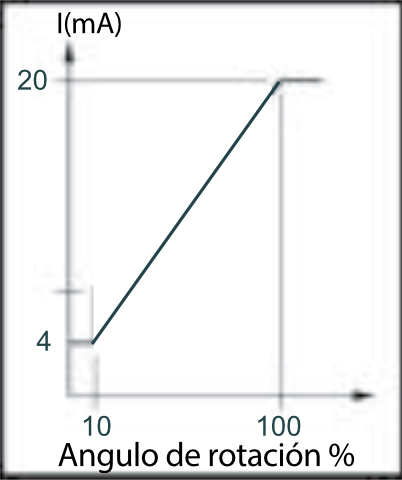

Como puede apreciarse, la información del transmisor es lineal con el ángulo de giro del disco como se ilustró con el gráfico del punto anterior. De manera que la información de ambas variables, mA y caudal, deben procesarse en un PLC, para corregir la alinealidad del caudal.
Procediendo de esta manera se introducirá la relación mA / caudal para que sea linealizada por el PLC o por un software adecuado de computación.
Los valores de mA intermedios son lineales. Los valores de caudal son los calculados por el banco de calibración para los ángulos indicados, con lo que se contruyó la escala de lectura directa.

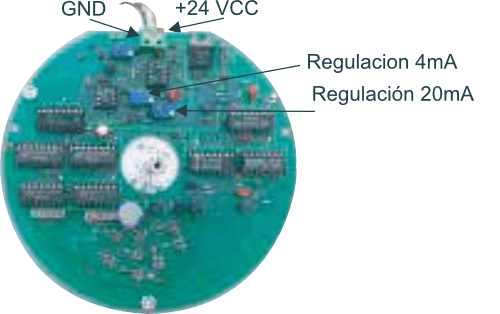

Esquema de conexiones de la placa del transmisor
Advertencia
No se debe conectar invertida la alimentación, ya que se corre el riesgo de quemar el circuito.
