La característica principal de estos equipos es que el rotor presenta sus palas en un ángulo de 90º con respecto a la dirección del fluido: turbina tangencial.

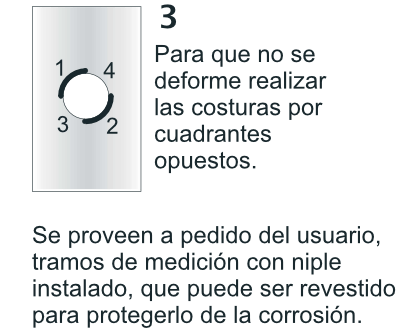

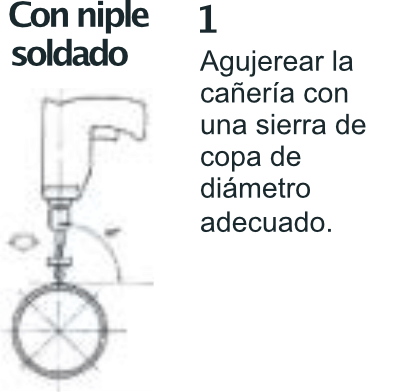

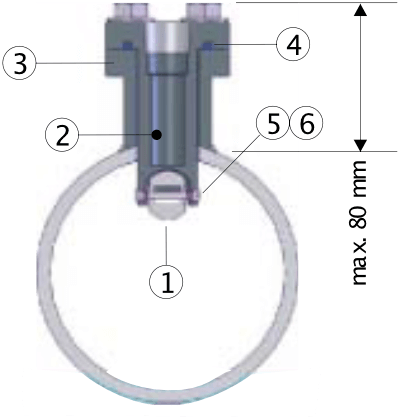

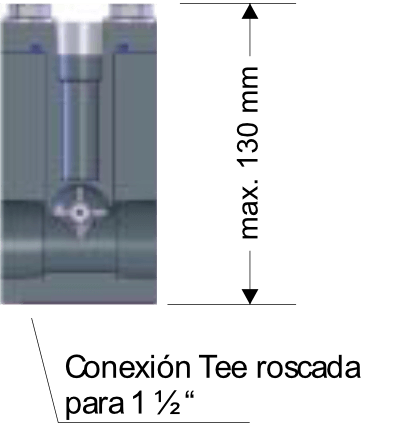

Se introducen en el caño mediante un niple soldado hasta una profundidad equivalente a 1/3 del radio, de manera que el vector velocidad del fluido en ese punto es representativo del promedio de todas las velocidades en la sección transversal de la cañería.

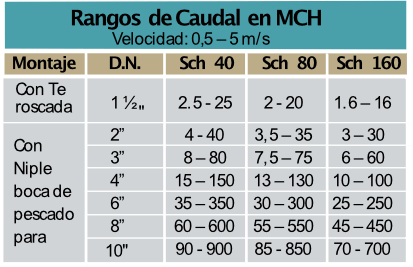

Puede medir en un rango de velocidades de flujo de 1:10 que van desde los 0,5 m/s. hasta los 5 m/s.
Cálculo y significado de los factores K y Ki
La relación entre los pulsos generados por las paletas del rotor en el pick-up, y el caudal circulado en un segundo, se denomina factor K, y su formula es:
(1) K= f/Q= (PULSOS/seg.) /( LITROS/seg.) = PULSOS / LITROS
En las turbinas de inserción es muy útil otro factor que llamaremos Ki (K de inserción), que relaciona la frecuencia con la velocidad de circulación:
(2) Ki = f/v = FRECUENCIA/VELOCIDAD = (PULSOS/seg.) / (dm/seg.) Y la unidad será entonces PULSOS/ dm
Como:
Q = v x A (VELOCIDAD X AREA) = (dm/seg.) x dm2 (área es la del caño)
Si reemplazamos el valor de caudal en (1), tendremos la relación entre ambos factores:
(3) K = f / (v x A) o sea K = Ki / A

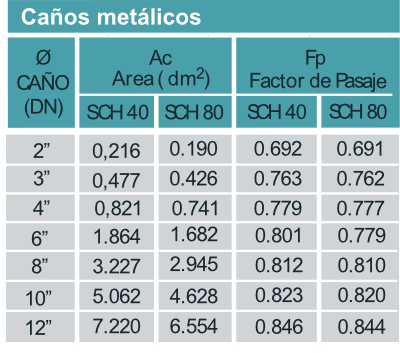

En la practica al área del caño se le debe realizar la corrección por la obstrucción que genera la turbina de inserción, por lo que es conveniente introducir un nuevo factor que llamaremos FACTOR DE PASAJE Fp
Por lo que la ecuación será:
(4) K = Ki / (Ac x Fp)
La importancia del factor Ki se deriva del hecho de que no depende del diámetro del caño, sino de la velocidad de circulación y por lo tanto será igual para cualquier caño cuando la velocidad de circulación en el área de pasaje sea la misma.
El Pick-up que genera la señal eléctrica de pulsos es parte integral de la turbina. La unidad electrónica puede ser integrada o remota.
La distancia de transmisión entre la turbina y la unidad electrónica de lectura puede llegar hasta 10 metros. Para distancias mayores se utilizan diversos tipos de transmisores.
Para más detalles consultar hojas técnicas de unidades electrónicas y transmisores, Capítulo 6.
