Son también muy convenientes para ser usadas en cañerías de distintas medidas, espesores de pared y materiales.

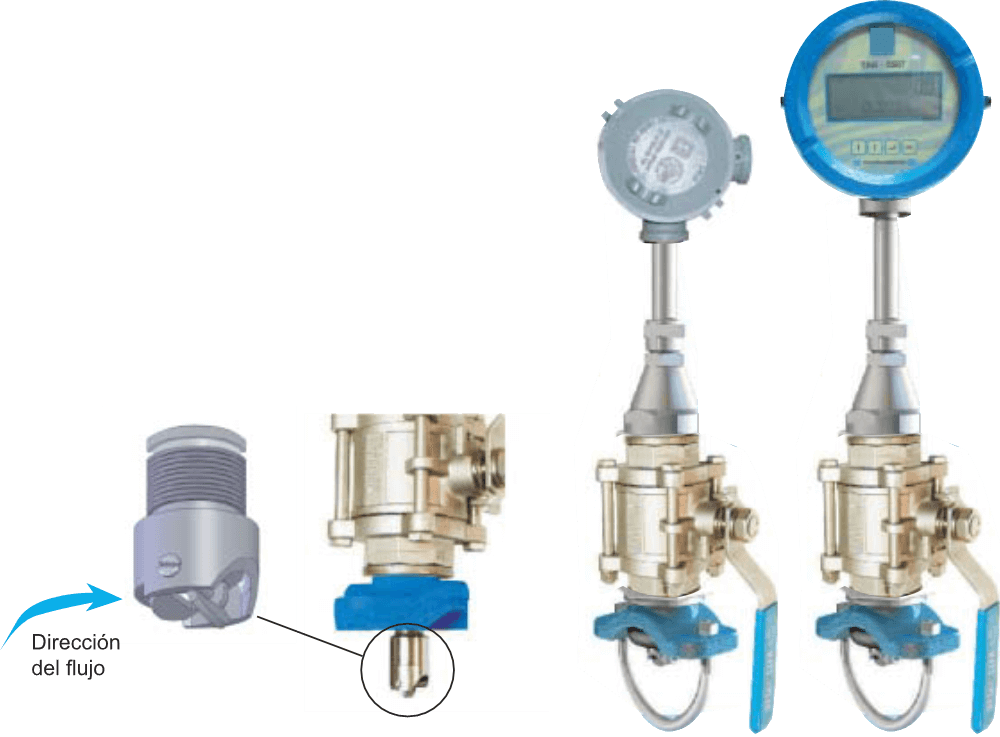

La válvula permite colocar o retirar el medidor estando la línea presurizada.
El sistema de regulación de profundidad le permite medir con un mismo equipo en cañerías desde 2” a 12” o mayores, regulando la profundidad de inserción.
Se introducen en el caño mediante una montura hasta una profundidad equivalente a 1/3 del radio, donde el vector velocidad del fluido en ese punto es igual al promedio de todas las velocidades en la sección transversal de la cañería.

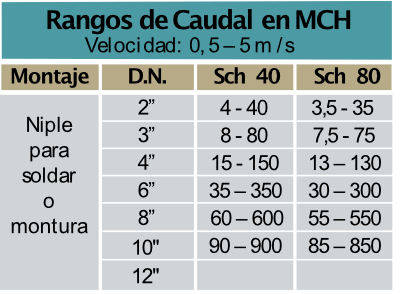

Puede medir en un rango de velocidades de flujo de 1:10
Velocidad mínima: 0,5 m/s
Velocidad máxima: 5 m/s
Cálculo y significado de los factores K y Ki
La relación entre los pulsos generados por las paletas del rotor en el pick-up, y el caudal circulado en un segundo, se denomina factor K, y su formula es:
(1) K= f/Q= (PULSOS/seg.) /( LITROS/seg.) = PULSOS / LITROS
En las turbinas de inserción es muy útil otro factor que llamaremos Ki (K de inserción), que relaciona la frecuencia con la velocidad de circulación:
(2) Ki = f/v = FRECUENCIA/VELOCIDAD = (PULSOS/seg.) / (dm/seg.) Y la unidad será entonces PULSOS/ dm
Como:
Q = v x A (VELOCIDAD X AREA) = (dm/seg.) x dm2 (área es la del caño)
Si reemplazamos el valor de caudal en (1), tendremos la relación entre ambos factores:
(3) K = f / (v x A) o sea K = Ki / A
En la practica al área del caño se le debe realizar la corrección por la obstrucción que genera la turbina de inserción, por lo que es conveniente introducir un nuevo factor que llamaremos FACTOR DE PASAJE Fp
Por lo que la ecuación será:
(4) K = Ki / (Ac x Fp)
La importancia del factor Ki se deriva del hecho de que no depende del diámetro del caño, sino de la velocidad de circulación y por lo tanto será igual para cualquier caño cuando la velocidad de circulación en el área de pasaje sea la misma.
CALCULO DEL FACTOR K PARA CUALQUIER DIAMETRO DE CAÑERIA
Como el factor Ki, no depende del diámetro de la cañería, sino de la velocidad del fluido en la sección de pasaje del medidor, se tiene:
Ki4” = K4” x ( Ac4” x Fp4”) Ki8” = K8” x (Ac8” x Fp8”)
y entonces para la misma velocidad de circulación, en cada una de las cañerías:
Ki4”=Ki8” o sea K4” x (Ac4”xFp4” = K8” x (Ac8” x Fp8”)
Y si conociendo K4”, se quiere averiguar K8”:
K8”= K4” x (Ac4”/Ac8”) x (Fp4”/Fp8”)

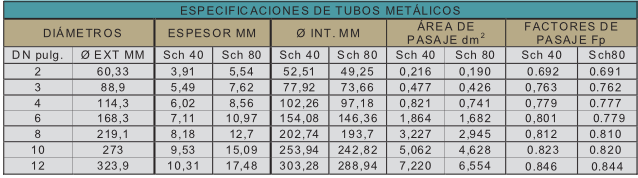

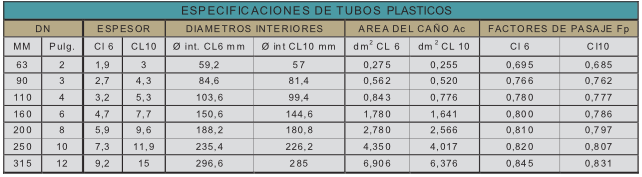

Con el mismo procedimiento se pueden calcular los valores de factor K, para todas las cañerías de Hierro y plásticas, mas comunes del mercado.
El error que se comete es muy pequeño y menor al del medidor. (1 % del caudal máximo).
Esta conclusión es muy importante ya que permite utilizar la turbina de inserción en cualquier cañería que se desee, conociendo el diámetro, y calculando el K que se introducirá en la unidad electrónica.
El Pick-up que genera la señal eléctrica de pulsos es parte integral de la turbina. La unidad electrónica puede ser integrada o remota.
La distancia de transmisión entre la turbina y la unidad electrónica de lectura puede llegar hasta 10 metros. Para distancias mayores se utilizan diversos tipos de transmisores.
Para mas detalles consultar hojas técnicas de unidades electrónicas y transmisores.

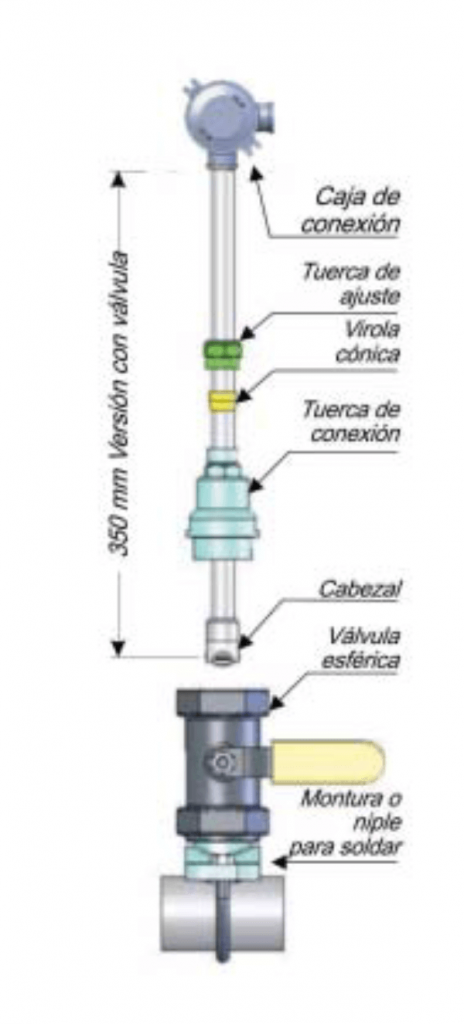

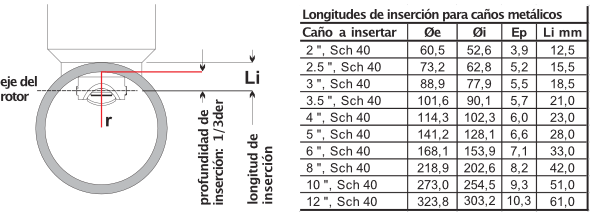

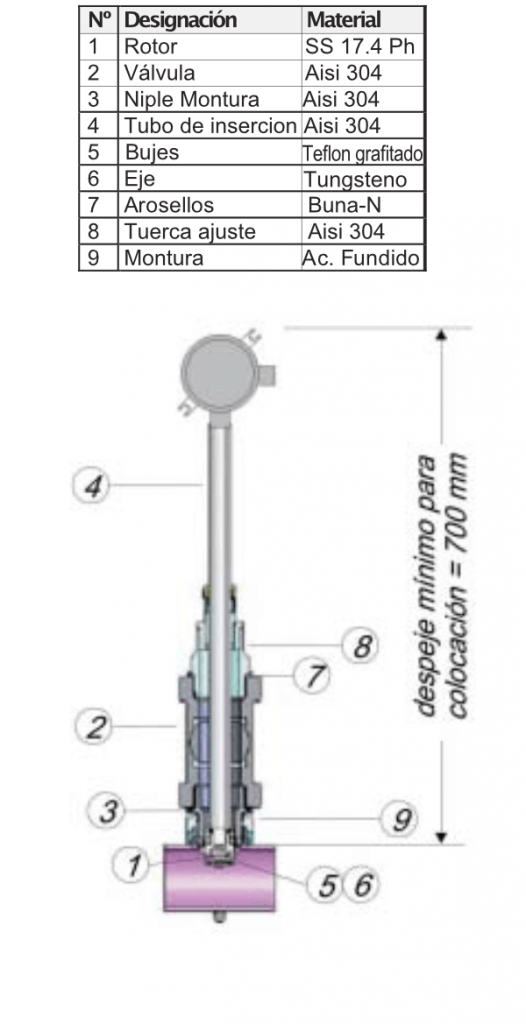

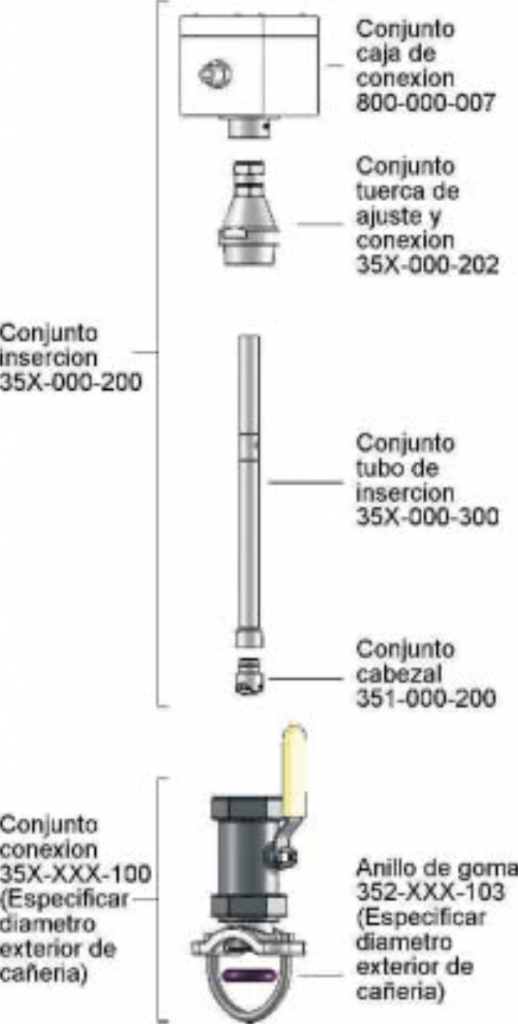

La turbina TI-3300 – ROestá provista de una virola cónica y tuerca de ajuste que permiten regular la profundidad de inserción de modo que el eje del rotor se ubique a una profundidad de 1/3 del radio interior de la cañería; o 1/6 del diámetro
Para calcular la longitud de inserción se debe conocer el diámetro interior y el espesor de pared del caño en el cual se efectuará la medición. La formula general para determinar la longitud es la siguiente:
Li = ( Di/ 6 + Ep )
Donde Li es longitud de inserción, Di diámetro interior y Ep espesor de pared.
Regulación de la profundidad

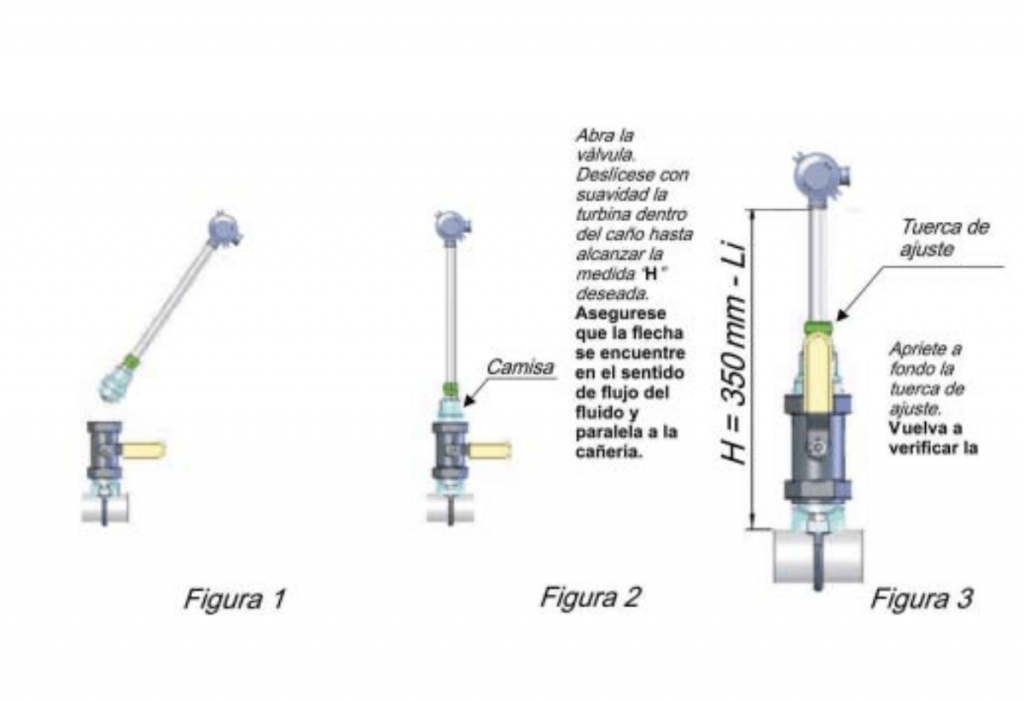

Una vez determinada la profundidad Li se debe restar este valor a 350 o 225 mm. según sea modelo con o sin válvula (distancia entre la cara inferior de la caja de conexión y el eje del rotor) y ajustar la profundidad de inserción de la turbina a este valor tomando la distancia entre la cañería y la cara inferior de la caja de conexión(H), como se indica en la figura 3.

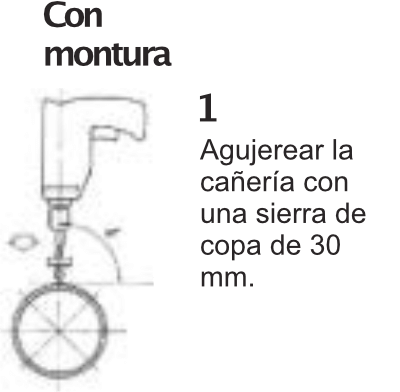

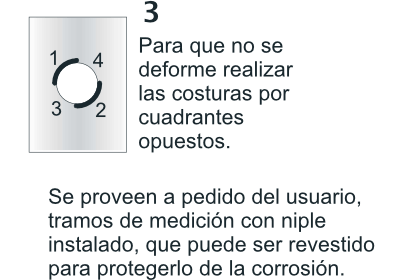

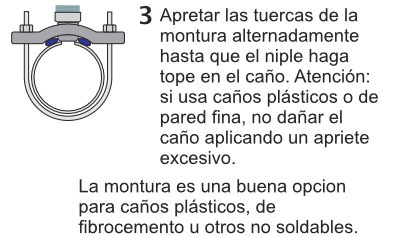

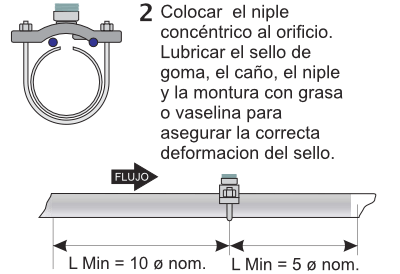

Para retirar el medidor, realice el procedimiento inverso. ¡Nunca retire la turbina desenroscando la tuerca de conexión con la válvula abierta! Puede dañar la turbina y ademas provocarse lesiones si la linea esta presurizada.
