Cátalogo Caudalímetros

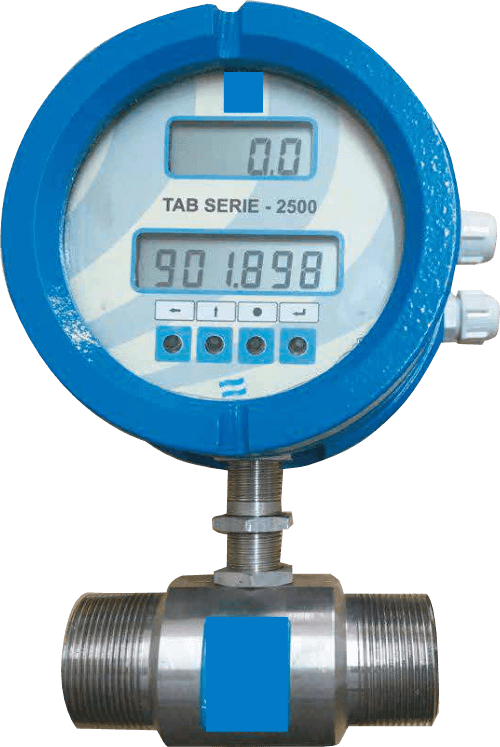

Turbina de paso total Modelo TPL - 1300
APTO PARA LA MEDICION DE CAUDALES Y VOLUMENES MEDIOS DE LIQUIDOS
Descripción general y funcionamiento
De robusta construcción, permite su utilización en la industria petrolera, en la inyección de agua de la recuperación secundaria.
Se utilizan también en la medición de productos químicos y petroquímicos.

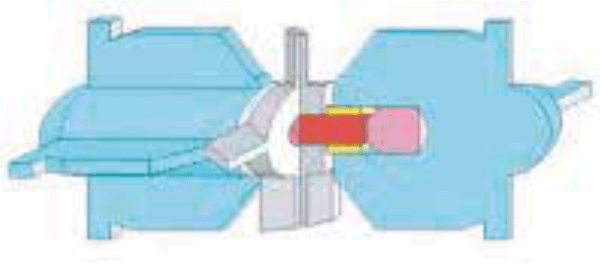

Posee solo tres piezas en su kit interior: un rotor con eje de carburo de tungsteno y dos distribuidores.
Las piezas interiores son de fácil recambio, constituyendo un avanzado diseño que las hace especialmente durables, simples y económicas.

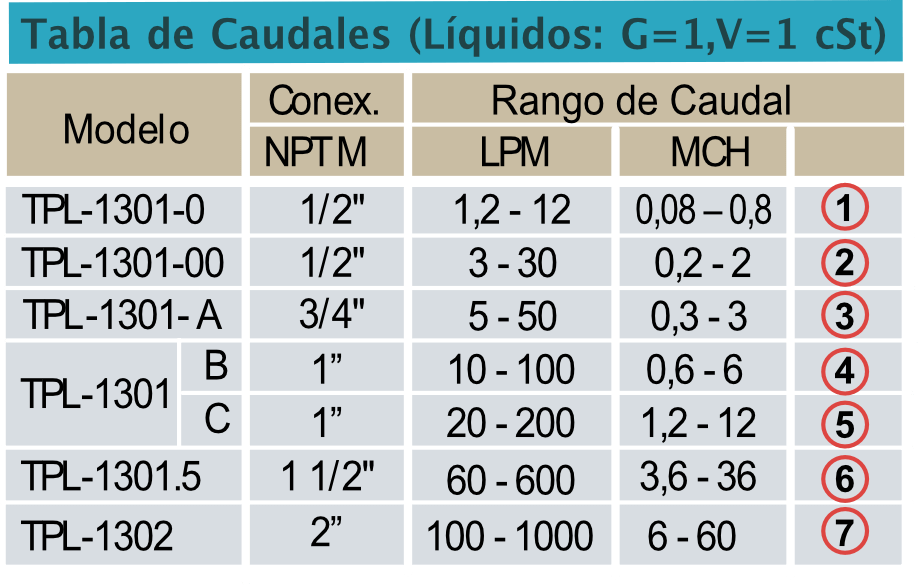

Especificaciones técnicas

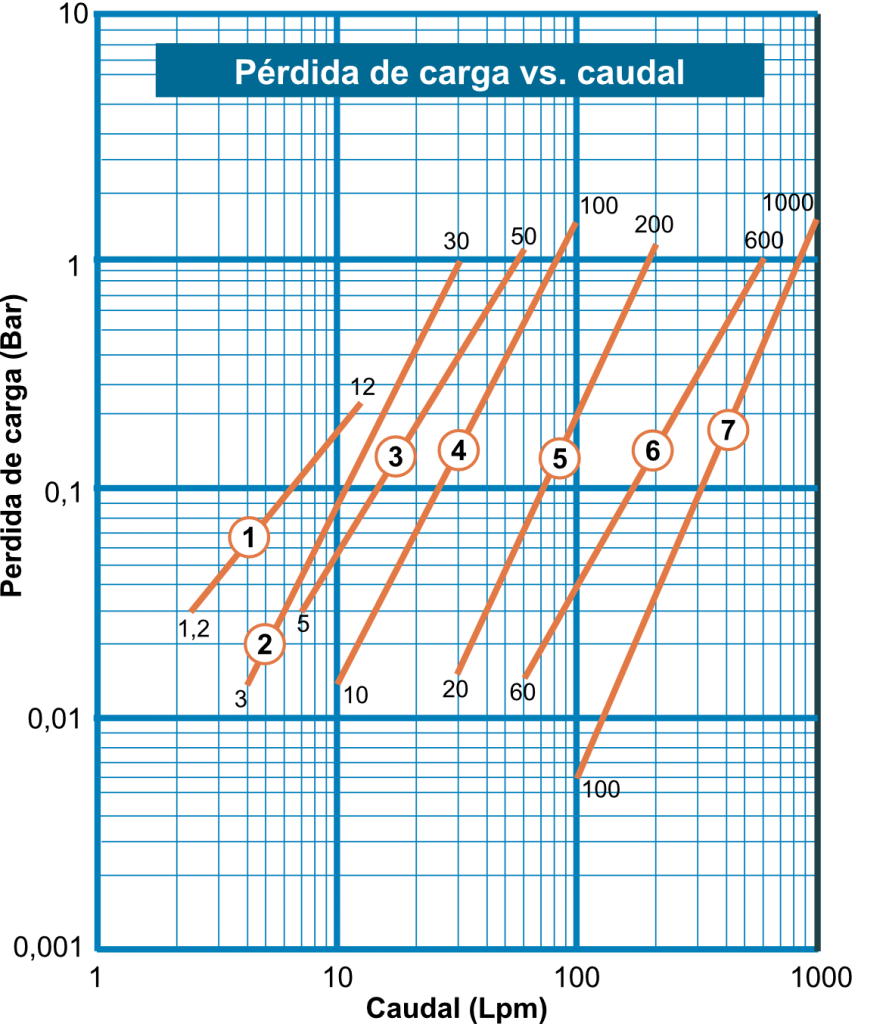

La línea roja es el rango de medición de la turbina y su correspondiente pérdida de carga para cada punto del mismo.
Factor k
Este factor relaciona los pulsos eléctricos generados en el pick-up con el volumen circulado medido en litros.

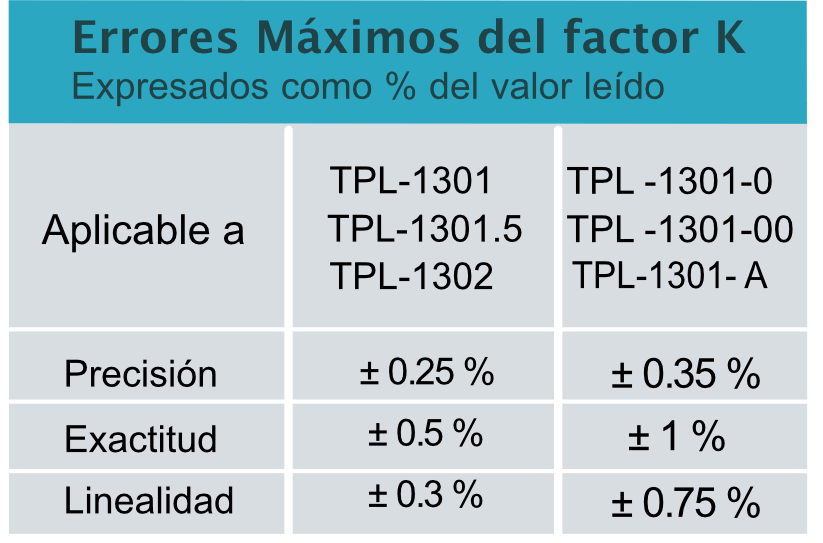

Es suficiente conociendo el valor del factor k, para cada turbina individual, poder realizar la curva de error de la medición, que representa el apartamiento de dicho factor de un valor único para todo el rango.
Esto se verifica en un banco de calibración de BALDER y se entrega con cada medidor la curva correspondiente.

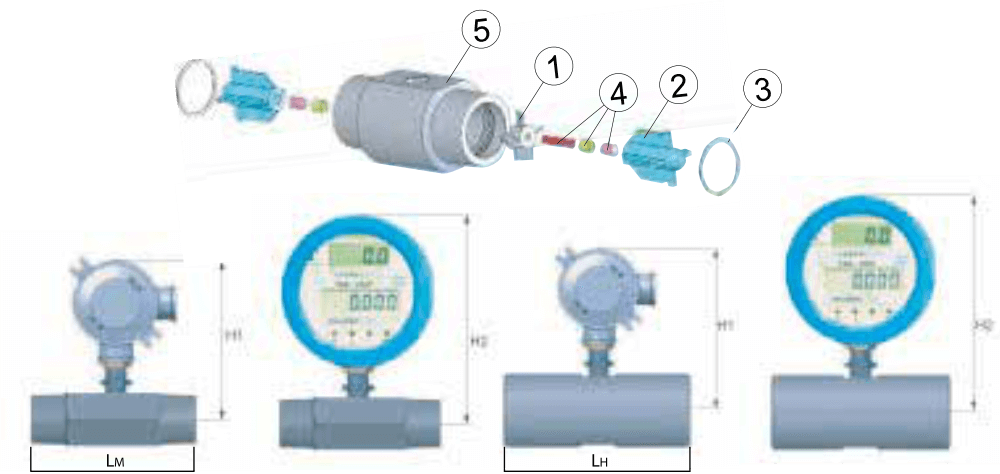

Materiales y dimensiones
Instalación y generación de la señal
Las turbinas necesitan tramos rectos anterior y posterior como se indica en el esquema. También es conveniente la instalación de un filtro previo que puede seleccionarse del capítulo 5 de filtros de BALDER.
El Pick-up genera una señal eléctrica que puede transmitirse hasta 15 metros. Si la unidad electrónica de lectura, está a mayor distancia, deben incorporarse preamplificadores que se eligen del capítulo 6 de unidades electrónicas de BALDER.
Información para pedidos
De la aplicación:
- Rango de caudal
- Tamaño de conexión
- Presión de operación
- Temperatura de operación
Del Fluido:
- Naturaleza química
- Densidad
- Viscosidad
De las condiciones limites:
- Temperatura máxima
- Presión máxima
De la conductividad:
- Mín. 5 micro siemens/cm.
